Hvad er ledningsdiagrammer, og hvor gælder de

Moderne elektrisk udstyr bruger i sit arbejde adskillige teknologiske processer, der fortsætter i henhold til forskellige algoritmer. En medarbejder, der beskæftiger sig med dets drift, vedligeholdelse, installation, idriftsættelse og reparation, skal du have pålidelige oplysninger om alle deres funktioner.

At give de begivenheder, der forekommer i en grafisk form med betegnelsen for hvert element på en bestemt, standard måde, letter denne proces i høj grad, giver dig mulighed for at overføre udviklerens intentioner til andre specialister i en forståelig form.

tid

Elektriske kredsløb er skabt til elektrikere af alle specialiteter, har forskellige designfunktioner. Blandt metoderne til klassificering, divideret med:

• principal;

• montage.

Begge typer kredsløb er forbundet med hinanden. De supplerer hinandens oplysninger, udføres i henhold til fælles standarder, der er forståelige for alle brugere, har forskelle i formålet:

• Skematiske diagrammer er oprettet for at vise principperne for drift og interaktion mellem bestanddelene i rækkefølge af deres funktion. De demonstrerer logikken indbygget i teknologien i det anvendte system;

• ledningsdiagrammer er lavet som tegninger eller skitser af dele af elektrisk udstyr, der bruges til montering, installation af elektriske installationer. De tager højde for placering, layout af komponenterne og viser alle de elektriske forbindelser mellem dem.

Forbindelsesdiagrammer er oprettet på grundlag af princippet og indeholder alle de nødvendige oplysninger om installation af elektriske installationer, herunder implementering af elektriske forbindelser. Uden deres anvendelse er det umuligt at oprette højkvalitets, pålidelige og forståelige elektriske forbindelser til moderne udstyr til alle specialister.

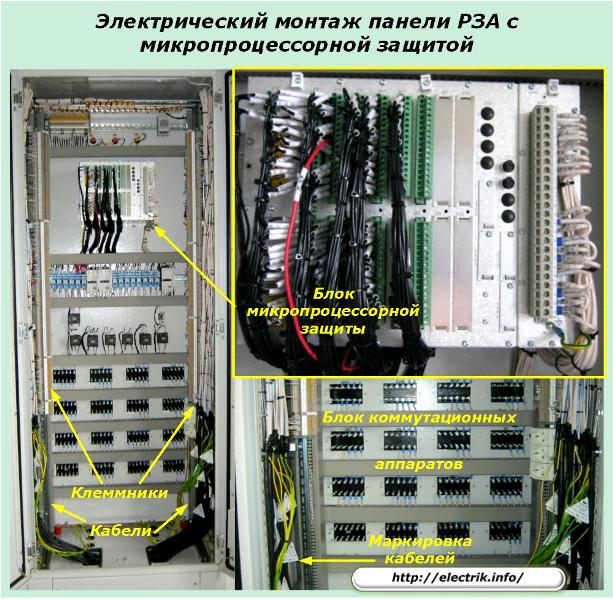

Beskyttelsespanelet, der er vist på billedet, er forbundet med adskillige kabler til måling af strøm og spændingstransformatorer, strømudstyrsudstyr, logiske enhederhundreder af meter fra hinanden. Korrekt samles det kun ved et godt forberedt ledningsdiagram.

Hvordan oprettes ledningsdiagrammer?

Først opretter udvikleren et kredsløbsdiagram, der viser alle de elementer, han bruger, og hvordan man forbinder dem med ledninger.

Et eksempel på en simpel forbindelse af en DC-motor til et strømkredsløb ved hjælp af en kontaktor K og to knapper KN1 og KN2, demonstrerer denne metode.

Kraftfulde normalt åbne kontakter på kontaktoren 1-2 og 3-4 giver dig mulighed for at kontrollere betjeningen af ​​den elektriske motor M, og 5-6 bruges til at skabe et selvholdende kredsløb af A-B viklingen under spænding efter at have trykket og sluttet Kn1 “Start” -knappen med kontakt 1-3.

Knap Kn2 “Stop” med åbningskontakt fjerner strømmen fra viklingen af ​​kontaktor K.

Det positive spændingspotentiale "+" påføres den elektriske motor gennem en ledning markeret med tallet "1" og "-" - "2". De resterende ledninger er angivet med numrene "5" og "6". Metoden til at markere dem kan for eksempel være forskellig med tilføjelse af bogstaver og symboler.

På denne måde vises på kredsløbsdiagrammet alle kontakterne til viklingerne, koblingsanordningerne og forbindelsesledningerne. Andre oplysninger, der kræves til betjening, kan også være angivet.

Efter at kredsløbsdiagrammet er oprettet til det, udvikles et samlingskredsløb. Den skildrer de elementer, der er involveret i arbejdet. Desuden kan alle eksisterende kontakter af skifteindretninger, knapper (eksempel på Кн1 og Кн2), kontaktorer og relæer, og kun bruges i det tilfælde, der behandles (eksempel på kontaktor K), vises for at forenkle opfattelsen.

Alle monteringsenheder er nummereret med et individuelt nummer for hver vare. For eksempel er i vores diagram angivet:

• 01 - terminalblok til tilslutning af strømkredsløb;

• 02 - motorkontakter;

• 03 - kontaktor;

• 04 - knap "Start";

• 05 - “Stop” -knap.

Kontakterne til knapper, relæer, startere og alle elektriske elementer i kredsløbet er nummereret på huset til hver enhed eller angivet med en bestemt position i den tekniske dokumentation.

Billeder af ledninger er lavet af lige linjer og markeret på samme måde som i kredsløbsdiagrammet. I den betragtede mulighed tildeles de numrene 1, 2, 5, 6.

Sådan læses og samles ledningsdiagrammer

Under samlingen af ​​komplekse kredsløb er det praktisk at arbejde straks med installations- og kredsløbsdiagrammer. De supplerer generelle oplysninger, der kan være vanskelige at huske.

Samtidig skal det forstås, at de idéer, der er afbildet på papir, skal implementeres på rigtigt udstyr og læses såvel som værende informative. Til dette formål er ethvert element underskrevet, angivet, markeret.

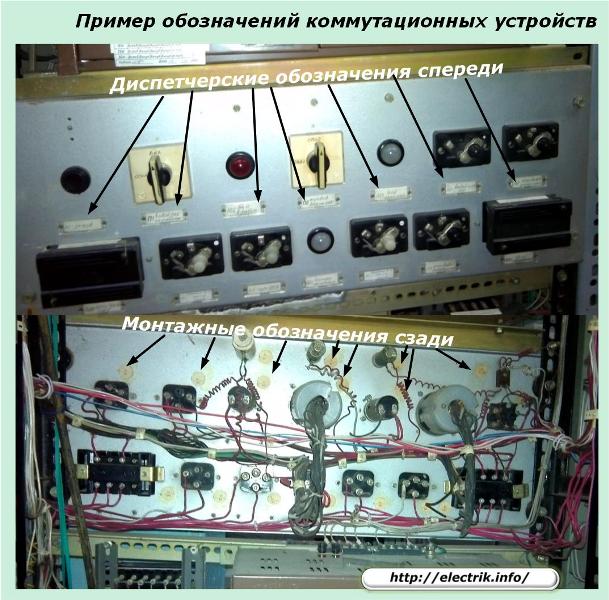

Betegnelser på apparater og apparater

På forsiden af ​​panelerne, kontrolkabinetter, er der skrevet inskriptioner, der forklarer betjeningspersonalet, formålet med hver elektrisk enhed, og for omskifteranordninger - positionen for skifteorganet svarende til hver tilstand.

Taster og knapper er underskrevet af den handling, der udføres, for eksempel "Start", "Stop", "Test". Signallampen angiver signalets art, for eksempel "Blinker hæves ikke."

På bagsiden af ​​panelet anbringes et klistermærke (normalt rundt) mod hvert element, der viser brøkdelen af ​​monteringspositionen i henhold til diagrammet ovenfor og en kort betegnelse af installationsdiagrammet nedenfor, for eksempel 019 / HL3 for en alarmlampe.

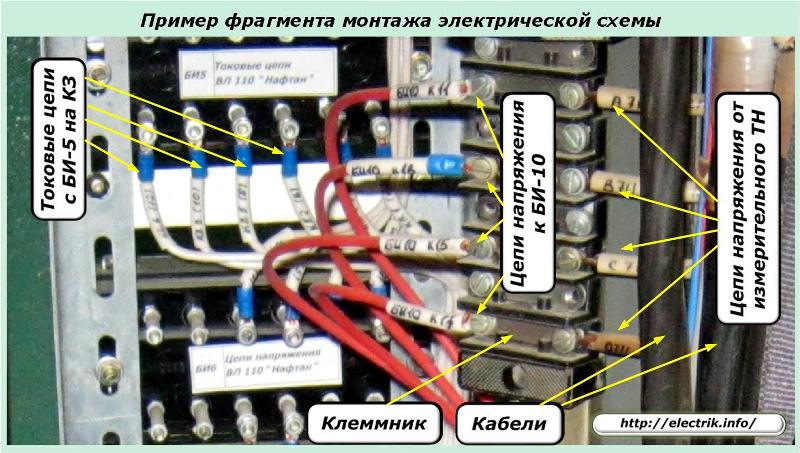

Trådbetegnelser

Når du installerer udstyr i hver ende af ledningen, anbringes cambric underskrevet modstandsdygtig overfor falmning i let og uudslettelig blæk, hvilket angiver den accepterede markering. De er forbundet til de angivne terminaler. Når betegnelsen kun indeholder numrene "0", "9". “6”, så efter dem satte de et punkt udelukket forkert læsning af oplysningerne, når man overvejer inskriptionen bagfra.

For simpelt udstyr er denne teknik nok.

På komplekse og forgrenede systemer tilføjes slutens adresse. Det består af to dele:

1. først kommer nummereringen af ​​positionsbetegnelsen for det tilsluttede element på bagsiden;

2. Dernæst er terminalnummeret.

For eksempel på terminal 2 på Kn2-knappen skal en ledning forbindes med den slidte cambric med underskrift 5-04-3. Denne inskription står for:

• 5 - trådmærkning i henhold til monterings- og kredsløbsdiagram;

• 04 - monteringsenhedsnummer på Start-knappen;

• 3 - terminalnummer Кн1.

Skiftesekvensen såvel som brugen af ​​beslag eller andre adskillere af skilte kan variere, men det er vigtigt at gøre det ensartet i alle dele af det elektriske anlæg. Mærkning skal udføres i nøje overensstemmelse med arbejdstegninger og ledningsdiagram.

Det gør det muligt for specialister at læse det monterede kredsløb fra livet så bekvemt som fra et papirark, hvilket skal gøres hurtigt, når der er fejlfinding eller forebyggende vedligeholdelse.

Til information: tidligere markering af ledningerne blev udført:

• prydning af porcelænspidser med betegnelse af mærkerne med olie-maling;

• hængende aluminiumsmærker med stemplet information;

• fastgørelse af papmærker med blæk- eller blyantindskrifter;

• andre tilgængelige måder.

Ledningsdiagrammet kan suppleres eller erstattes af en kabelforbindelsestabel. Hun påpeger:

• markering af hver ledning;

• starten på dens forbindelse;

• omvendt ende;

• kvalitet, metal type, tværsnitsareal;

• andre oplysninger.

Trådmærkning

Hvor kommer det fra?

Hvor kommer den

Mærke, type, område

A12

SA-4

QF-3

PVG (2,5 mm firkant)

B14

SA-2

SA-7

PVG (1,5 mm firkant)

Kabelbetegnelser

Et obligatorisk element i hver elektrisk installation er et kabelmagasin, oprettet til hver enkelt forbindelse i komplekse områder eller et fælles for flere enkle. Det indeholder komplette oplysninger om hver kabelforbindelse.

For eksempel ved et udendørs switchgear på en 110 kV substation med strømafsnitsbusser og -afbrydere, der styrer driften af ​​25 luftledninger, oprettes en samlingsforbindelse til hver luftledning. Det tildeles et individuelt nummer, der er angivet i dokumentationen og på udstyret.

Linie nr. 19 fra dette switchgear får det operationelle forsendelsesnavn for strømforsyningens primære lokalitet og monteringsbetegnelsen, for eksempel 19-SL, som er fastgjort til alt udstyr, inklusive sekundære kabelnetværk på denne luftledning ved stationen.

Ud over det kabel, der hører til linjen, angiver kabelmagasinet og udstyret dens attribut som tilsigtet, for eksempel:

• måling af strøm eller spændingskredsløb;

• automatisering eller kontrolkredsløb;

• beskyttelse;

• alarm;

• lås;

• andre sekundære enheder.

Ved installation af elektriske kredsløb kan kabellinjer i forskellige længder bruges. Ved indgangen til panelet eller kabinettet kan deres antal være ret stort. Alle af dem er markeret i begge ender samt når de krydser bygningens vægge og andre bygningskonstruktioner.

Et kabel hænges på kablet med oplysninger, der angiver dets tilknytning, formål, mærke, sammensætning af kerner. Når du skærer den, er hver ledning markeret. Enderne, der er tilsluttet det elektriske kredsløb, er markeret med information om kabeltilbehøret, nummeret på den skiftede terminal på klemmen og kædebetegnelsen.

Løse kabelkerner i reserve samt arbejdstagere skal indkaldes og markeres. Men i praksis implementeres dette krav sjældent.

Funktioner ved betegnelsen af ​​individuelle elementer i ledningsdiagrammer

I henhold til lokale forhold afviger de undertiden fra almindeligt accepterede regler, letter tegningen af ​​kredsløb og installation af elektriske kredsløb uden at dette berører deres læsning fra livet.

Oftest sker dette, når:

• hængslet installation af dele direkte til kontaktterminaler på relæer og enheder;

• sætter korte, klart synlige springere.

Monteret montering

Et eksempel på installation af dioder VD4 og VD5 parallelt med terminalerne på viklingerne AB i relæer K3 og K4 er vist i et fragment af ledningsdiagrammet.

I denne situation monteres de direkte uden markering og underskrifter.

jumpere

Det samme fragment viser installationen af ​​en jumper mellem de samme klemmer A af viklingerne af de samme relæer.

Installation af elektrisk udstyr udføres i henhold til de grundlæggende og ledningsdiagrammer, der er oprettet efter ensartede regler. Det skal opfylde kravene til synlighed, tilgængelighed, informationsindhold, så reparationer og vedligeholdelsesarbejde udføres hurtigt og effektivt.
