Muligheder for reaktiv energikompensation i hjemmet ved hjælp af Saving Box

Salg af husholdningsapparater for at spare energi

Indtrængende reklame på Internettet og endda på statslige tv-kanaler gennem en tv-butik tilbyder vedvarende offentligheden en enhed til at spare energi i form af "nye produkter" i den elektroniske industri. Pensionister får en rabat på 50% af de samlede omkostninger.

“Saving Box” er navnet på et af de tilbudte enheder. De er allerede skrevet om i artiklen. "Energibesparende apparater: myte eller virkelighed?". Det er tid til at fortsætte emnet med eksemplet på en bestemt model og forklare mere detaljeret:

• hvad er reaktans;

• hvordan skabes aktiv og reaktiv magt;

• hvordan reaktiv effektkompensation udføres;

• på grundlag af hvilke reaktive effektkompensatorer og en enhed til energibesparelse.

Folk, der køber en sådan enhed, vil modtage en pakke med en smuk kasse i posten. Indvendigt er der en elegant plastkasse med to lysdioder på forsiden og et stik til installation i soklen - bagfra.

En mirakelindretning til at spare energi (klik på billedet for at forstørre):

Det vedhæftede foto viser de egenskaber, der er erklæret af producenten: 15.000 watt ved en spænding på 90 til 250 V. Elnettet evaluerer dem ud fra et elektrikerudvalgs synspunkt i henhold til nedenstående formler.

Ved den laveste angivne spænding skal en sådan enhed føre en strøm på 166,67 A gennem sig selv og ved 250 V - 60 A. Lad os sammenligne de opnåede beregninger med belastningerne på vekselstrømsvejsemaskiner.

Svejsestrømmen for stålelektroder med en diameter på 5 mm er 150 220 220 ampere, og for en tykkelse på 1,6 mm er det nok - 35 ÷ 60 A. Disse anbefalinger er i enhver manual for en elektrisk svejser.

Husk vægten og målene på svejsemaskinen, der koges med 5 mm elektroder. Sammenlign dem med en plastikboks på størrelse med en mobiltelefonoplader. Tænk over, hvorfor 5 mm stålelektroder smelter fra en strøm på 150 A, men kontakterne på stikket på denne "enhed" forbliver intakte og alle ledninger i lejligheden?

For at forstå årsagen til denne uoverensstemmelse måtte jeg åbne sagen og vise elektronikens "inderside". Der, udover tavlen til oplysning af LED'erne og sikringen, er der en anden plastkasse til rekvisitter.

Advarsel! I dette skema er der ingen enheder til at spare energi eller kompensere for det.

Er det en hoax? Lad os prøve at forstå ved hjælp af det grundlæggende i elektroteknik og eksisterende industrielle kompensatorer for elektricitet, der arbejder hos energivirksomheder.

Principper for strømforsyning

Overvej en typisk ordning for tilslutning af forbrugere af elektricitet til en vekselstrømsgenerator som en lille analog til lejlighedens strømforsyningsnet. For klarheds skyld vises dens egenskaber ved induktans, kapacitet og aktiv belastning. transformer vikling, kondensator og TEN. Vi antager, at de fungerer i en stabil tilstand, når en enkelt værdi I passerer gennem hele den nuværende loop.

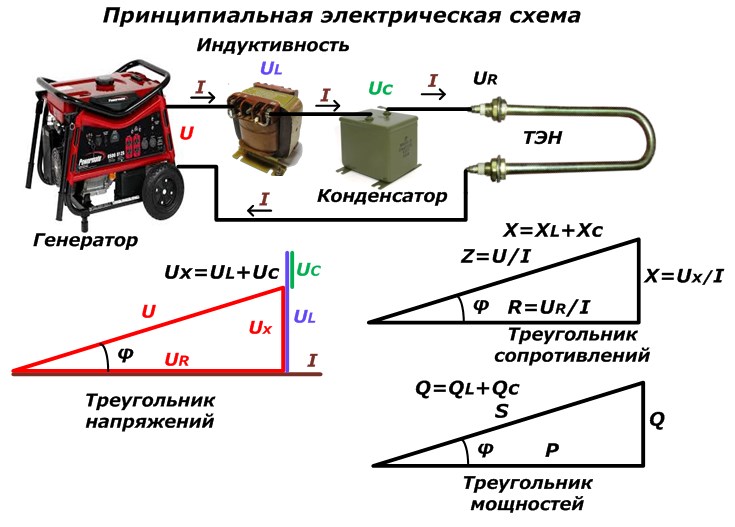

Forbindelsesdiagram (klik på billedet for at forstørre):

Her fordeles energien fra en generator med en spænding U af dens komponenter til:

• induktionsspole UL;

• kondensatorplader UC;

• modstand TEN UR.

Hvis vi repræsenterer de betragtede mængder i en vektorform og udfører deres geometriske tilføjelse i det polære koordinatsystem, får vi en almindelig stresstrekant, hvor størrelsen af ​​den aktive komponent UR i retningen falder sammen med den aktuelle vektor.

UX dannes ved at tilføje spændingsfald over induktansen UL og kondensatorpladerne UС. Desuden tager denne handling hensyn til deres retning.

Som et resultat viste det sig, at generator U's spændingsvektor afviges fra retningen af ​​strømmen I med en vinkel φ.

Vær endnu en gang opmærksom på det faktum, at strømmen i kredsløb I ikke ændres, den er den samme på alle områder. Derfor deler vi komponenterne i stresstrekanten med værdien I. Baseret på Ohms lov får vi modstandstrekanten.

Induktansen XL's og kapacitansen XC's totale modstand kaldes normalt udtrykket "reaktans" X. Impedansen for vores kredsløb Z, anvendt på generatorens terminaler, består af summen af ​​den aktive modstand af varmeelementet R og den reaktive værdi af X.

Lad os udføre en anden handling - multiplicere stresstrekantvektorerne med I. Som et resultat af transformationerne dannes krafttrekanten. Aktiv og reaktiv kraft han skaber den fulde anvendte værdi. Den samlede energi genereret af generatoren S bruges på de aktive P- og reaktive Q-komponenter.

Den aktive del forbruges af forbrugere, og den reaktive frigøres under magnetiske og elektriske transformationer. Kapacitiv og induktiv kapacitet bruges ikke af forbrugerne, men de indlæser strømledere med generatorer.

Advarsel! I alle 3 rektangulære trekanter bevares forholdene mellem siderne, og vinklen φ ændres ikke.

Nu vil vi forstå, hvordan reaktiv energi ser ud, og hvorfor husholdningsmålere ikke tog hensyn til den.

Hvad er reaktiv strømkompensation i industrien?

I landets energisektor, og mere præcist - staterne på et helt kontinent, beskæftiger et stort antal generatorer sig med elproduktion. Blandt dem findes både enkle hjemmelavede design af entusiastiske håndværkere og magtfulde industrianlæg i vandkraftværker og atomkraftværker.

Al deres energi opsummeres, transformeres og distribueres til slutbrugeren af ​​de mest komplekse teknologier og transportveje over store afstande. Med denne transmissionsmetode passerer en elektrisk strøm gennem et stort antal induktanser i form af transformator / autotransformatorviklinger, reaktorer, undertrykkere og andre enheder, der skaber en induktiv belastning.

Luftledninger, og især kabler, skaber en kapacitiv komponent i kredsløbet. Dets værdi tilføjes af forskellige kondensatorenheder. Metallet på de ledninger, som strømmen strømmer igennem, har en aktiv modstand.

Således kan det mest komplekse energisystem forenkles til det kredsløb, vi har undersøgt fra en generator, induktans, aktiv belastning og kapacitans. Kun det skal kombineres i tre faser.

Energiens opgave er at give forbrugere elektricitet af høj kvalitet. I forhold til det endelige objekt indebærer dette levering af elektrisk strøm til inputpanelet med en spænding på 220/380 V, en frekvens på 50 Hz uden interferens og reaktive komponenter. Alle afvigelser fra disse værdier er begrænset af kravene fra GOST.

I dette tilfælde er forbrugeren ikke interesseret i den reaktive komponent Q, der skaber yderligere tab, men i at opnå den aktive effekt P, der udfører nyttigt arbejde. For at karakterisere elektricitetens kvalitet skal du bruge det dimensionelle forhold mellem P og den anvendte energi S, som vinklen cos kosinus bruger til. Aktiv effekt P tager højde for alle husholdningselektriske målere.

Kompensationsenheder til elektrisk energi normaliserer elektricitet til distribution mellem forbrugere, reducerer reaktive komponenter til det normale. Samtidig udføres "udligning" af sinusformede faser, hvor frekvensstøj fjernes, virkningerne af transienter under kredsløbskontakt udjævnes, frekvensen normaliseres.

Industrielle reaktive effektkompensatorer installeres efter indgangene i transformatorstationer foran switchgears: den fulde effekt af det elektriske anlæg ledes gennem dem.Se som et eksempel et fragment af et elektrisk enkeltkredsløb i en transformerstation i et 10 kV netværk, hvor kompensatoren modtager strømme fra AT, og først efter bearbejdning strømmer det elektricitet videre, og belastningen på energikilderne og forbindelsesledningerne falder.

Industrielle kompensatorer for elektricitet i et 10 kV netværk:

Lad os vende tilbage et øjeblik til Saving Box og stille spørgsmålet: hvordan kan det kompensere for strømmen, når den er placeret i den sidste stikkontakt og ikke ved indgangen til lejligheden foran måleren?

Se på billedet, hvor imponerende industrielle kompensatorer ser ud. De kan oprettes og arbejde på en anden elementbase. Deres funktioner:

• jævn regulering af den reaktive komponent med højhastighedsaflæsning af udstyr fra kraftstrømme og reduktion af energitab

• spænding stabilisering;

• øge ordningens dynamiske og statistiske stabilitet.

Udførelsen af ​​disse opgaver sikrer pålideligheden af ​​strømforsyningen og reducerer omkostningerne ved designet af strømledninger ved at normalisere temperaturforholdene.

Hvad er reaktiv strømkompensation i en lejlighed?

Elektriske apparater til hjemmet har også induktiv, kapacitiv og aktiv modstand. For dem er alle forhold mellem de ovennævnte trekanter, hvor reaktive komponenter er til stede, gyldige.

Kun det skal forstås, at de oprettes under strømmen (taget i betragtning af måleren, forresten) over belastningen, der allerede er tilsluttet netværket. De genererede induktive og kapacitive spændinger skaber de tilsvarende reaktive effektkomponenter i den samme lejlighed og indlæser også ledningerne.

Deres værdi tager ikke højde for den gamle induktionsmåler. Men nogle statiske regnskabsmodeller er i stand til at løse det. Dette giver dig mulighed for mere nøjagtigt at analysere situationen med aktuelle belastninger og termiske effekter på isolering under drift af et stort antal elektriske motorer. Den kapacitive spænding, der oprettes af husholdningsapparater, er meget lille, ligesom dens reaktive energi og dens måler ofte ikke viser.

Kompensation af den reaktive komponent består i dette tilfælde i at forbinde kondensatorenheder, der "slukker" induktionseffekten. De skal kun tilsluttes på det rigtige tidspunkt i et bestemt tidsrum og have deres egne skiftekontakter.

Sådanne reaktive effektkompensatorer er betydningsfulde og er mere egnede til produktionsformål og arbejder ofte med et sæt automatisering. De reducerer ikke forbruget af aktiv strøm, kan ikke reducere betalingen af ​​elektricitet.

Den annoncerede Saving Box-mirakelanordning og andre lignende enheder har intet at gøre med lignende design. Som en enhed til at spare energi kan den ikke fungere.

konklusion

Funktionerne og de tekniske specifikationer for Saving Box, der er erklæret af producenten, stemmer ikke, de bruges til reklame baseret på bedrag.

Det er på høje tid, at forbrugerbeskyttelsessamfundet og de retshåndhævende myndigheder træffer foranstaltninger til at stoppe salget af produkter af lav kvalitet i landet, i det mindste gennem statslige informationskanaler.

Aktivt og reaktivt strømforbrug i en lejlighed kan reduceres ved at følge de enkle anbefalinger, der er beskrevet i artiklen: “Sådan sparer du elektricitet i en lejlighed og et privat hus”.
