Diagrammer til tilslutning af bevægelsessensor
Bevægelsessensorer er enheder, der reagerer på bevægelige, snarere end stationære, genstande. I dette adskiller de sig fra tilstedeværelsessensorerne, der er konfigureret til at fungere ved forsvinden, forsvinden af bevægelige genstande i det kontrollerede område.
Med andre ord skal enheden, der styrer bevægelsen, fungere, når en person er i det observerede rum, når han bevæger sig eller frøs, men i det mindste bare bevæger fingrene. På samme tid udløses tilstedeværelseskontrolenheder, når folk har forladt rummet helt, eller der er en helt død person i det, der ikke foretager nogen bevægelser.
Begge grupper af disse sensorer kan arbejde ud fra:
-
optagelse af lydvibrationer ved følsomme akustiske systemer;
-
opfattelsen af termisk stråling forårsaget af det menneskelige legeme af infrarøde modtagerepassiv handling;
-
overlappende infrarød usynlig for det menneskelige øje rettet fra emitteren til modtagerenaktiv metode.
Der er stadig andre måder at opdage en bevægende person på, men de, som den akustiske metode, bruges sjældent. Og i husholdningsapparater bruges ofte bevægelsessensorer, der arbejder med elektromagnetiske bølger placeret i det infrarøde spektrum. De er beskrevet i denne artikel.
IR-sensormodtagere har et generelt driftsprincip.
Bevægelsessensorer og tilstedeværelsessensorer henter infrarød stråling fordelt i alle retninger fra alle objekter, der er placeret i synsfeltet. Termiske stråler, som i et konventionelt optisk system, for eksempel et kamera, falder på en segmenteret linse, der fungerer efter Fresnel-princippet.
Denne glas- eller optiske plastkonstruktion er skabt med et stort antal koncentriske sektorer / segmenter, som hver danner en smal stråle af parallelle varmestråler til IR-sensoren.
Det kaldes også betegnelsen "PIR-sensor", fordi den har en pyroelektrisk effekt - det skaber et elektrisk felt, der er proportionalt med den modtagne varmeflux. Det signal, han modtager, behandles af elektroniske enheder.

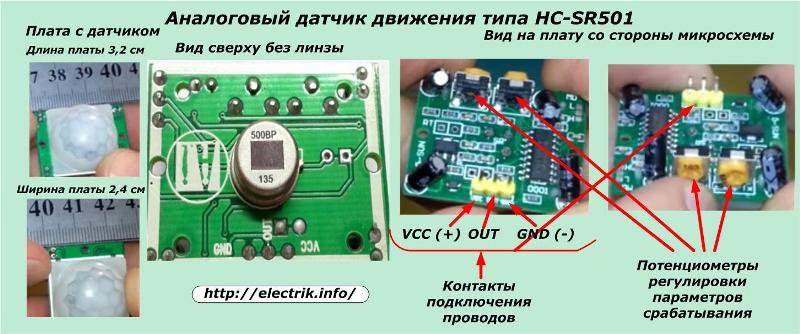

I de fleste sensorkonstruktioner fungerer pyrodetektoren med analoge værdier. Et eksempel er HC-SR501-seriens bevægelsessensor.
Det har små dimensioner, fungerer på basis af en mikrokredsløb, har tre klemmer til tilslutning af strøm og belastningstråd, to justerende potentiometre. Når den udløses, genererer det et styringselektrisk signal med en spænding på 3,3 volt og en strøm på flere milliampere.

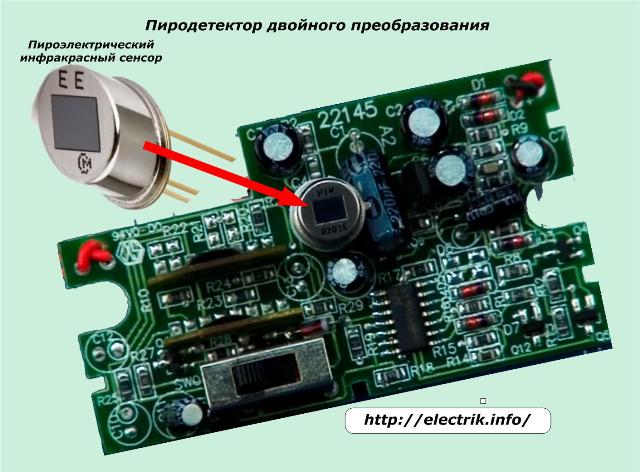

For nylig er der introduceret enheder, der implementerer dobbeltkonvertering og behandling af kommandoer baseret på digitale signaler.
Dette muliggør anvendelse af mikroprocessoranordninger og computerteknologi til yderligere signaltransformationer og dannelse af forskellige kontrolalgoritmer til automatiske enheder.
Både analoge elektroniske og digitale sensorer er tilsluttet strømforsyninger og har outputenheder, der skifter belastning i det primære netværk.
Et af principperne er fastlagt i elektronikdriftsalgoritmen:
-
bevægelsesdetektion;
-
svar ved ophold.
Når en person vises i sensorens handlingsfelt, foretager han ved sin tilstedeværelse ændringer i miljøets varmebalance, og alle hans bevægelser registreres gennem Fresnel-objektivet som et kameralinse. De elektroniske enheder betjener og udsender et elektrisk signal til kontrolkontakten.
Dette afslutter funktionen af selve sensoren, skønt omkoblingsprocessen for aktuatorerne endnu ikke er afsluttet, og kraften i styresignalet til bevægelsessensoren til at skifte lysarmaturer, tænde for lydsiren, sende SMS til en mobiltelefon eller udføre andre opgaver er ikke nok.
Dette signal skal forstærkes og overføres til en kraftig kontakt for at skifte belastning.

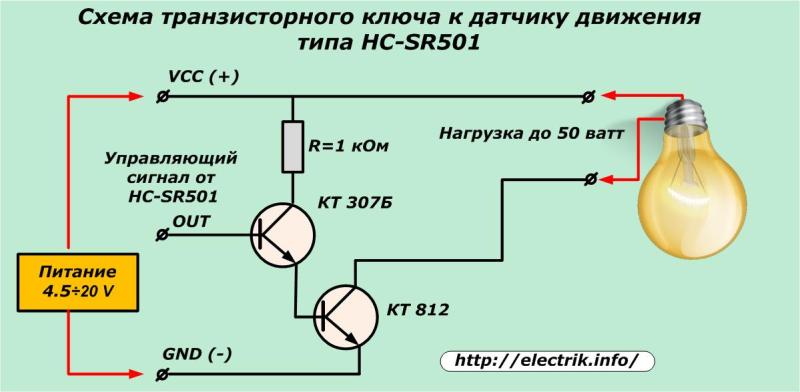

Den ovenfor beskrevne HC-SR501 bevægelsessensor kan ikke udføre disse funktioner alene. For at implementere dem kan du samle en simpel transistorkontakt bipolære transistorer.
Effekt = 4,5 ÷ 20 volt fra en ekstra kilde leveres til VCC- og GND-terminalerne på bevægelsessensoren og tasten, og styresignalet fra OUT-terminalen på sensoren leveres til forstærkerterminalen med samme navn. En belastning med den passende spænding er forbundet til udgangskredsløbet.
Hvis du bruger denne ordning til at tænde mobiltelefonen, kan du modtage SMS på din mobiltelefon, hvilket vil være et signal om uventede gæsters udseende i sikkerhedszonen.
De fleste af de færdige moduler til belysningskredsløb med bevægelsessensorer har en indbygget forstærker og strømkontakt, der skifter belastningskredsløbet. Konstruktionerne af sådanne enheder, der drives af et 220 V-netværk, har tre klemmer til tilslutning af ledninger direkte på huset, hvoraf to leverer strøm (fase L og nul N) og den tredje L ', sammen med nul N, bruges til at skifte armaturer.
Aktive bevægelsessensorer
Enheder, der arbejder med princippet om overvågning af kanalen mellem IR-emitteren og modtageren har omtrent den samme algoritme, er indstillet til en fælles frekvens, som fjernbetjeningen til et tv eller en trådløs computermus med deres modtagere. De kan have autonom strøm uafhængigt af et stationært elektrisk netværk.
I dette tilfælde udføres et af layoutskemaerne for modulerne i den direkte eller roterende sti-dannelsessti ved hjælp af spejle.
Diagrammer til tilslutning af sensor

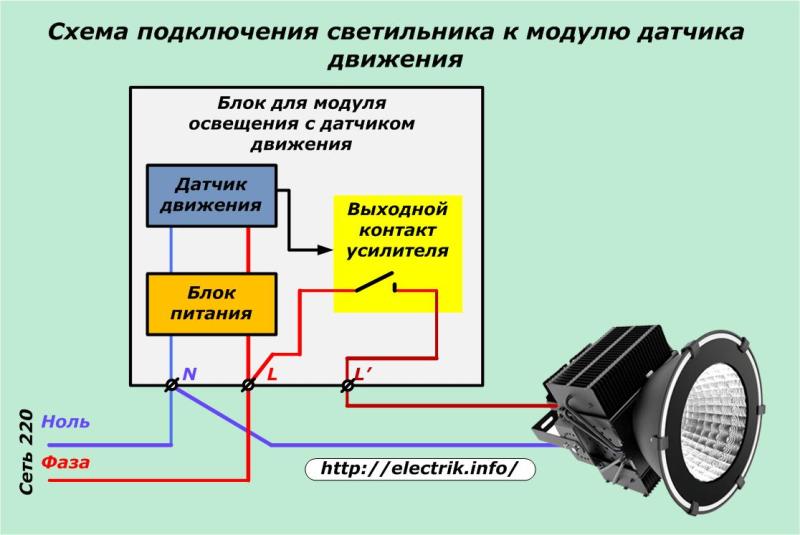

Enkelt ledningsdiagram vist på billedet.
Med denne forbindelse svarer lampens funktionsmåde fuldt ud til den algoritme, der er fastsat af det elektroniske kredsløb, og justeres ved hjælp af justeringspotentiometre.
På enkle sensorkonstruktioner er to controllere installeret:
1. LUX - belysningsniveauet, når sensoren udløses (f.eks. Er det ikke nødvendigt at bruge elektrisk lys i solskinsvejr). Til regulering er dens højeste værdi oprindeligt indstillet;
2. TID - varigheden af timeren eller med andre ord, det tidsrum, i hvilket lampen vil lyse efter at detekteret bevægelse. Indstil normalt minimumsværdien, fordi sensoren konstant genstarter ved hver nye bevægelse.
Normalt er disse to justeringsparametre nok til at konfigurere styringen af husholdningsarmaturer. i sofistikerede bevægelsessensorer der er to mere potentiometre:
1. SENS - følsomhed eller rækkevidde. Det bruges til at reducere kontrolzonen i de tilfælde, hvor det ikke er muligt at begrænse det til at ændre bevægelsessensorens retning;
2. MIC - akustisk støjniveau for den indbyggede mikrofon, som sensoren udløses på. Men i hjemlige forhold er denne funktion ikke nødvendig - sensoren vil blive udløst af fremmede lyde fra forbipasserende biler, børns udråb ...

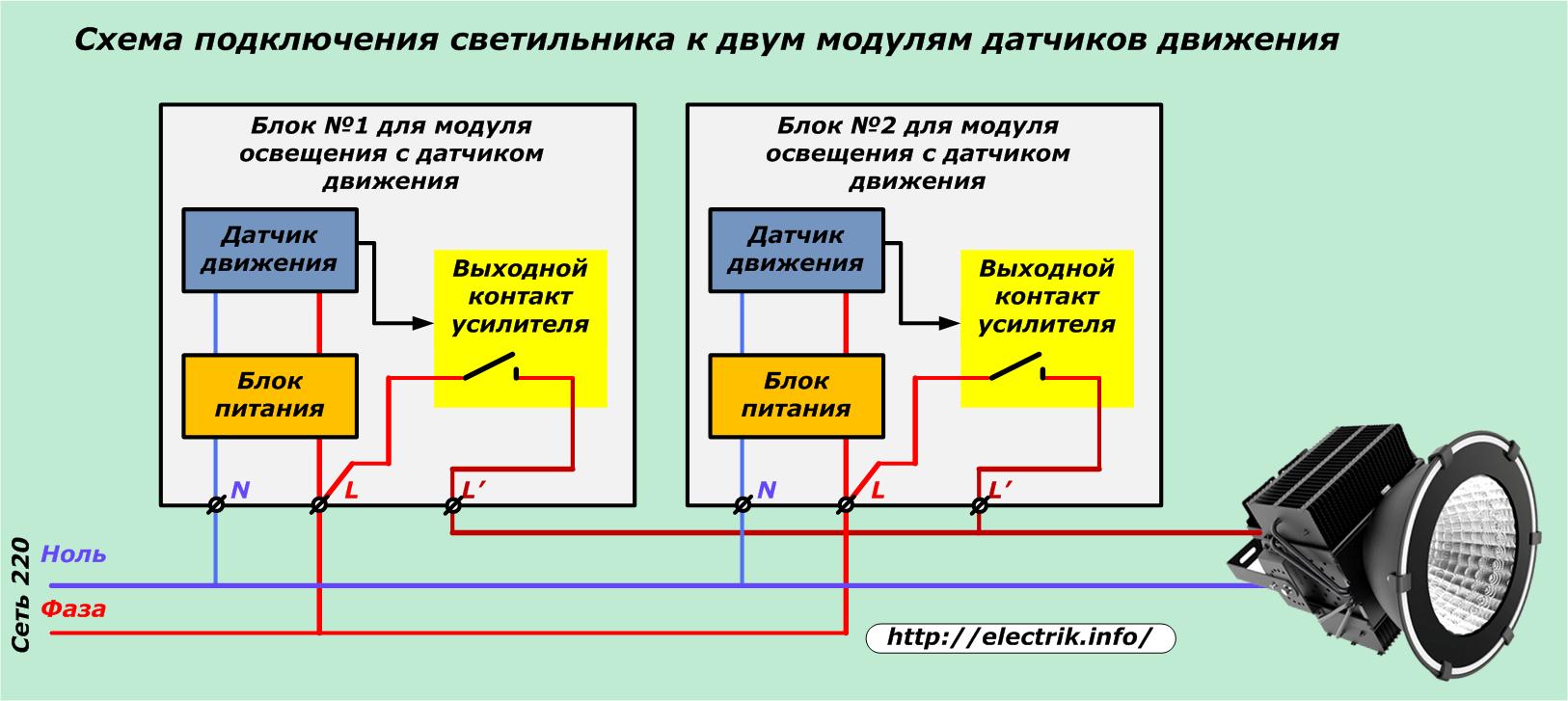

Tilslutningsplan for lampen til to sensorer
Denne metode bruges på steder, hvor det bliver nødvendigt at kontrollere belysning fra to fjerntliggende punkter med et begrænset udsyn til en sensor.
Enhedsterminalerne med samme navn er forbundet parallelt med hinanden og udsendes til strømforsyningsnetværket og belysningsanordningen. Når outputkontakten fra en hvilken som helst sensor er aktiveret, lyser lampen.
Forbindelsesdiagram via afbryder
Denne metode bruges, når en bevægelsessensorblok føjes til en eksisterende lampe med en switch. Når kontakten er tændt, fungerer kredsløbet fuldt ud, som det er konfigureret af elektronikken. Og når kontakten er åben, fjernes fasen fra strømforsyningen, og bevægelsessensoren tages ud af drift.
Praksis har vist, at blandt lejlighedsejere, når man forlader lokalerne, forblev vanen med automatisk at slukke lyset med en afbryder. Derefter sættes bevægelsessensoren i drift, når man kommer ind i en persons værelse. For at udelukke sådanne situationer shuntes kontakternes kontakter, hvorved overgangen til det forrige kredsløb udføres.

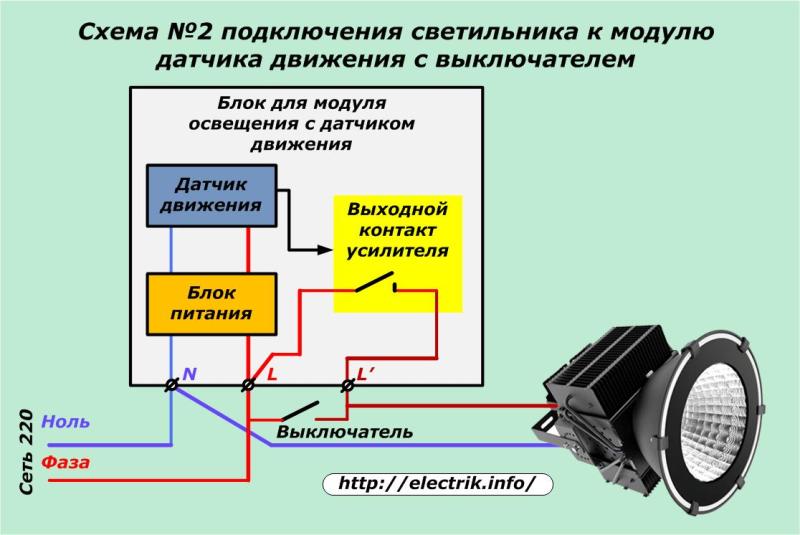

I dette kredsløb omgår afbryderen fuldstændigt udgangskontakten fra bevægelsessensoren. Det bruges, når en person har været i en stationær position i lang tid, og lukkerhastigheden på timeren er lille, og du er nødt til at foretage ekstra distraherende bevægelser for at tænde lampen.

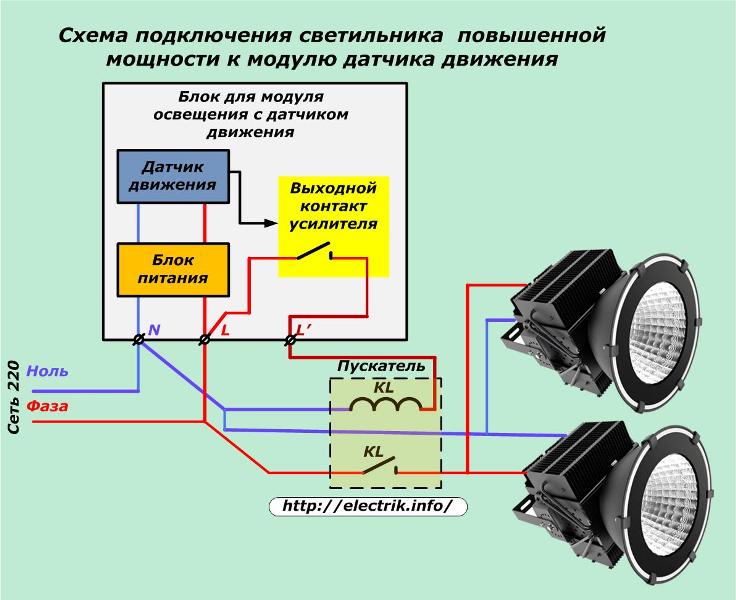

Forbindelsesdiagram til kraftfulde belastninger med elektromagnetiske enheder
En bevægelsessensorenhed med kontakter med lav effekt kan bruges til lysstyring meget kraftfulde lysarmaturer. Til dette bruges en mellemenhed - magnetisk starter, relæ eller kontaktor for den tilsvarende vurdering. Dens vikling er tilsluttet en sensorkontakt med lav effekt, og strømkontakten pendler belysningssystemets belastning.
I dette skema, som i alle andre, er det nødvendigt nøjagtigt at beregne de skiftede kapaciteter og vælge strømkontakter til dem. Efter optagelse i arbejdet måles belastningerne nødvendigvis og sammenlignes igen med kontaktenes styrke. For pålidelig drift af systemet på lang sigt er det nødvendigt at skabe en margin.
Et lignende kredsløb med elektromagnetiske enheder er i stand til lang og pålidelig drift. Men hun har to store ulemper:
1. øget støj og elektromagnetisk interferens, der ledsager processen med at bevæge anker under skift;
2. konstant slid på kontaktsystemet på grund af udledninger, der opstår fra et åbent kredsløb, hvilket kræver periodisk forebyggende vedligeholdelse.
Triacs og triacs fratages disse mangler.

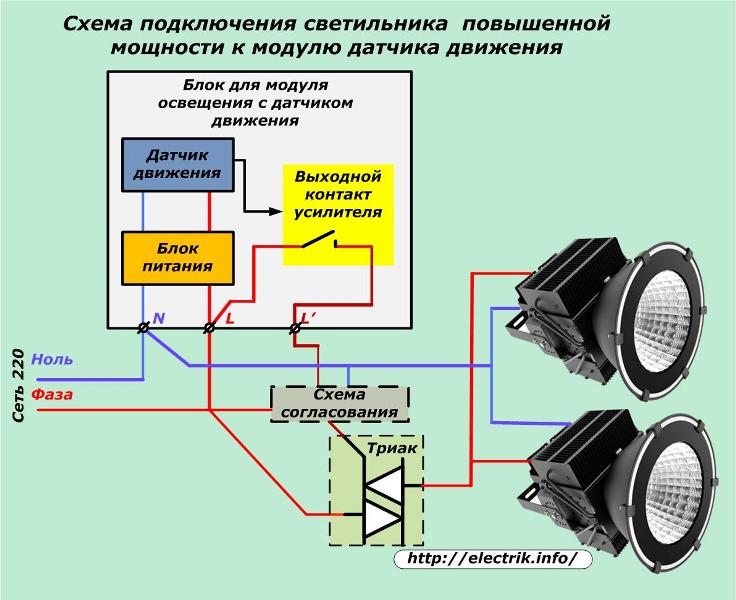

Forbindelsesdiagram for kraftige belastninger med halvlederenheder
I dette tilfælde er der ikke alle former for støj og interferens. Men for at halvlederenheden skal fungere, er det nødvendigt at konvertere styresignalet til bevægelsessensoren til en harmonisk, der falder sammen i frekvens med netspændingen. For at gøre dette oprettes et specielt matchende kredsløb, der giver vekselstrøm til triac kontrolelektrode.
Når det matchende kredsløb fungerer, er triac'en åben. og lysene er tændt. Når der ikke er noget styresignal, lukkes triacen, og belysningen, den kontrollerer, er slukket.
Ulempen med dette kredsløb er designkompleksiteten af det matchende signal på den elektroniske enhed.
Valg af installationsplacering og metode til orientering af sensorer
Afhængigt af dens design kan bevægelsessensoren have en anden betragtningsvinkel til overvågning af plads fra et par grader til en cirkulær visning, som normalt bruges med loftsmonteringer.
Disse vinkler er fordelt i vandrette og lodrette planer, definerer observationsområdet, er angivet i dokumentationen.
Sensorer designet til vægmontering har normalt en oversigt over størrelsesordenen 110 ÷ 120 eller 180 grader vandret og 15 ÷ 20 - lodret.
Uden for dette rum registreres der ingen bevægelser af sensorerne. Derfor, når du installerer en bevægelsessensor, er det vigtigt ikke kun at vælge dem i henhold til egenskaberne for gennemgangen, men også at justere efter installationen for at justere retningen. Design med et bevægeligt kropsorgan gør det nemt at opsætte, og for andre enheder er det nødvendigt nøje at tænke igennem og udføre den første installation.
Loftssensorer har normalt 360 syncirka vandret, som er fordelt kegle fra top til bund.Dets kontrolzone er meget større, men det kan også have en ubetydelig plads i lokalets hjørner.
Indflydelse af fremmedlegemer på driften af sensorer
Når du installerer og konfigurerer bevægelsessensoren, er det vigtigt at tage hensyn til betingelserne for deres placering, for at vurdere indvirkningen på deres pålidelighed af nærliggende genstande og forskellige energikilder. Termiske varmeapparater, svingende trægrene, biler, der passerer forbi, elevatorhytter og andre genstande kan medføre hyppige falske positiver.
Når der ikke er nogen måde at slippe af med dem, forstærkes enhedens følsomhed med et potentiometer, eller interferenszonen er afskærmet.
