Begrænsningskontakter - designfunktioner og eksempler på brug

I de fleste automatiseringskredsløb og styrekredsløb bruges grænsekontakter - dette er et apparat til at skifte et elektrisk kredsløb ved hjælp af en aktuator på det. De kaldes undertiden grænsekontakter. De bruges i automatiske elektriske drevsenheder, tyverialarmsystemer og andre enheder. Vi vil overveje en typisk anvendelse i denne artikel, vi vil begynde fra enkel til kompleks.

Massiv brug af grænsekontakter i biler

Jeg besluttede at starte artiklen med det, som de fleste almindelige mennesker så. Hvis få mennesker arbejder med drejebænke, elevatorer og hejsekraner, står alle over for biler.

Den første ting, der kommer til at tænke på er grænsekontakten, der signaliserer en åben dør. I klassiske husbiler blev det brugt til at tænde interiørbelysning (loftslampe). I biler af VAZ Samara eller Zhiguli-familien er grænsekontakten placeret i dørstolpen og bryder lampeskærmens kæde.

En af kontakterne er tilsluttet jord (minus terminal), den anden ledning er tilsluttet fra lampen. Kredsløbet ser sådan ud: plus batteriet gennem sikringen, det forbinder til lampen, går den anden lampekontakt til grænsekontakten.

Når døren er åben, er kontakterne på kontakten lukket, lyset er tændt, den endelige del af den lukkede dør ved siden af ​​stativet presser på grænsekontaktens skubbestang, kontakterne åbnes, og lyset slukkes.

I UAZ Patriot familiebiler har traileren et andet design. Dets fund er isoleret fra massen og åbner plus-kredsløbet. I moderne udenlandske biler tildeles flere opgaver til dørbegrænsningen, for eksempel forbyder optagelse af “Drive” -positionen til automatgearet. Det kan placeres ikke i dørstativet, men i selve døren bag dørkortet kombineret med låsedrevet.

Et andet kredsløb, der styres på samme måde, er bremselyskredsløbet. I både biler og motorcykler fungerer håndtaget eller bremsepedalen på grænsekontakten, hvorefter baglygterlampens anden spiral antændes.

Derudover findes de i styringskredsløbene for centrallåsen (i huset til låse magnetventilen, som normalt er installeret i førerdøren eller begge frontdøre), en lampe til belysning af motorrummet og bagagerummet ...

Brug til at styre et automatiseret elektrisk drev

Dette er det bredeste udvalg af applikationer til grænsekontakter. De introduceres for at undgå fastklemning i drevet og beskadigelse af gearkasser og lignende. Dette er nødvendigt for at undgå nødsituationer, overvej eksempler.

I princippet er der to hovedanvendelser. Først: grænsekontakt normalt lukkede kontakter tændt til spiralkredsløbet for en kontaktor eller magnetisk starter. Når den er udløst, tændes spolen, starteren åbnes og motoren slukkes.

For det andet: der er flere grænsekontakter, først den, der giver et signal for at bremse motoren, udløses, uanset om det er at skifte viklingerne fra en flertrinsmotor, indføre ballasten i jævnstrømsmaskiner eller til frekvensomformerkontrolkredsløbet, og derefter udløses en afbryder, der giver et signal til at slukke motoren helt.

I drejebænke bruges de til at stoppe drevet med at bevæge værktøjet. I elevatoren tændes løftekæden til det ønskede gulv med deres hjælp, når den er aktiveret, stopper elevatoren. Og i kranmekanismer for at stoppe lastløftemekanismen skal du flytte førerhuset og bjælken.

På bjælkekraner, jibkraner og brokraner, hvis motoren ikke standser, vil bjælken gå ned i væggen og / eller glide ud af skinnen.For at gøre dette installeres grænsekontakter på begge sider i retning af længderetningen (fremad og bagud), og restriktive stænger (almindelige metalhjørner, rør osv.) Er installeret på skinnens vægge eller ekstreme punkter.

Når man nærmer sig slutningen af ​​skinnerne, kolliderer grebet eller skubberen på retningsafbryderen med stangen, og spolekredsløbet for kontaktoren, der er ansvarlig for bevægelse i denne retning, åbnes (forbundet via et normalt lukket par kontakter) stopper kranen. I dette tilfælde er motorens startkredsløb i modsat retning lukket og kan tændes fra kontrolpanelet.

Hvis du prøver at tænde for bevægelsen i samme retning igen, tændes ikke kontaktoren, da spolekredsløbet er åbent ved hjælp af afbryderkontakten.

En almindelig funktionsfejl er ikke et kontaktproblem, som det kan se ud, men en mekanisk fastklemning af håndtaget, når det ikke vender tilbage til sin normale position. I industrielle butikker er der mange skadelige faktorer, såsom støv, fugtighed og andre. I tilfælde af kontaktforbrænding er bevægelse til den ene side ikke mulig, før fejlen er fjernet.

De samme afbrydere bruges også i belastningsbegrænsende skemaer. Her er det afbildet på billedet.

I princippet bruges et lignende skema i kontrolsystemer til elevatorer, drejebænke og mere.

Enheden til industrielle grænsekontakter

Afhængigt af den type mekanismer og forhold, under hvilke udløserkontakten kan fungere, kan huset være eksplosionssikkert eller have fugtbeskyttelse. Når du skifter kontakter, kan der forekomme lysbue eller små buer. Den strøm, der skiftes af grænsekontakten KU-701, når 10 ampere.

Kontakterne drives af en bjælke eller en håndtag, i hvis ende ofte et hjul er placeret. Det er nødvendigt for korrekt betjening og beskyttelse af mekanismen mod spåner og brud mod at ramme begrænseren. Stangen vender på sin side tilbage til sin normale position med en båndfjeder eller en anden type fjeder.

Normalt har grænsekontakter to par kontakter:

• Normalt lukket;

• Normalt åben.

Dette er nødvendigt for at implementere forskellige skemaer og yderligere funktioner og indikationer.

Slut kontaktblokke og deres anvendelse

Kontaktblokken er en enhed til styring af automatiserede ventiler. Sådanne ventiler er installeret på hovedrørledningerne med stor diameter og fjernrørssamlinger med vilkårlig diameter.

I huset indeholder det et antal mikrobølger, en gearkasse, en knastaksel, enheder til tuning (tags osv.). En sådan anordning styrer en ventil, der principielt ligner en elevator. Afhængig af ventilens åbningsgrad, trykker kamakslen på mikrobryternes skubber.

Et sæt af verdensomskiftere er nødvendigt for at realisere signalering af ekstreme positioner og styresignaler (2 par pr. Position). Ventilakslen kan rotere mange omdrejninger.

Dette gøres for at reducere anstrengelserne, der udøves af ingeniøren, i tilfælde af manuel lukning eller åbning af ventilen. Akslen roterer i det mindste med hånden, i det mindste med en elektrisk motor gennem et reduktionsgear.

I tilfælde af grænsekontaktblokken er der også en gearkasse, det er nødvendigt at overføre rotation til kammekanismen, hvorved antallet af ventilomdrejninger udlignes og antallet af omdrejninger, der er nødvendigt for at betjene en bestemt mikroswitch.

Desuden er sådanne blokke ikke universelle, det er nødvendigt at vælge gearkassen til en bestemt ventil med dens hastighed ved gearforholdene. Den vigtigste vedligeholdelsesprocedure er den såkaldte "limit switch-udstilling".

De udstilles ved at vælge positionen af ​​ventilakslen og knastakslen i en af ​​de ekstreme positioner. Det er især vigtigt at sørge for, at ventilen ikke slukkes ikke i den ekstreme position, men med en margen og ikke når den. Dette er nødvendigt, så motoren sandsynligvis stopper og ikke bryder den mekaniske del.

Brug i alarmenheder

Grænsekontakter kan bruges som en alarm til en åben dør, som det gøres i en bil. Sådanne sensorer er installeret på dørene til værelser, vinduer, skabe og skuffer til sikkerhedsmæssige formål og for automatisk optagelse af lys, f.eks. Samtidig bruges reedafbrydere aktivt i sikkerhedskomplekser - en analog til grænsekontakten, der reagerer på magnetiske.

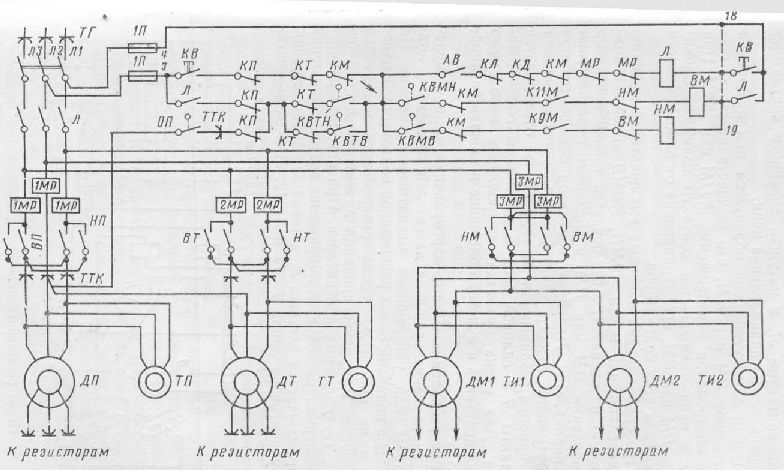

I industrikraner står terminalkraner på dørene til kranførerkabinen, luge til løftning til den øverste platform, f.eks. Ved service af betjeningspaneler og strømmoduler. Når soltaget eller døren er åben, åbnes strømkontaktorernes startkredsløb, og utilsigtet start er ikke mulig. Nedenfor er et diagram over en sådan installation, i den øverste del til højre, bogstaverne KD og KL viser slutdørene og lugen i form af normalt lukkede kontakter.

konklusion

Begrænsningskontakter bruges overalt, og det er yderst vigtigt for elektrikeren at forstå deres enhed, pin-tildeling og sorter. Det er ikke altid muligt at udskifte en mislykket grænsekontakt med en lignende, du skal vælge en lignende, så du skal forstå, hvad dens kontakter er til.

Denne viden vil være nyttig for alle mennesker, der er involveret i reparation og vedligeholdelse af elektriske og elektroniske enheder, uanset hvor underligt det måske lyder, men de bruges endda i bærbare computere som en dækslukkeføler.
