Sådan gør du en god drejning af ledninger

Denne artikel har en noget provokerende titel. Jeg er sikker på, at der straks vil være folk, der instruktivt vil skrive og sige, at vridning er ulovlig, og ifølge PUE er vridning af ledninger forbudt.

Ingen argumenterer med dette. Hvis ikke for det faktum, at på trods af alt, hvad der er skrevet i EMP, er langt de fleste trådforbindelser på det tidligere store sovjetiske lands territorium stadig snoet.

Det vil jeg ikke meget argumentere for god vridning af ledninger - Dette er den mest pålidelige måde af høj kvalitet til at forbinde ledninger, selvom de konstant prøver at bevise det for mig. Det ser ud til, at nogen endda foretog en måling og sammenlignede spændingsfaldet på drejen og på et helt stykke tråd, så det viste sig at være mindre på drejningen. Måske er dette noget fra mytologifeltet blandt elektrikere. Vi vil ganske enkelt gå ud fra det faktum, at god vridning kan kaldes et af trinnene og et meget vigtigt element i sådanne metoder til tilslutning af ledninger, såsom lodning eller svejsning.

Inden vi diskuterer yderligere om den rigtige vridning, lad os dvæle ved, hvad der vil ske, hvis ledningerne er tilsluttet sådan, uden teknologi, "hvordan det skete." I dette tilfælde opstår der kontakt med de to ledninger kontaktmodstand. Der er to grunde til dette - et fald i ledningens tværsnitsareal ved kontaktpunktet (hovedsageligt på grund af mikroprotrusioner under tilslutning) og tilstedeværelsen af ​​en oxidfilm på ledningerne.

Oxidfilm - resultatet af interaktion mellem atomerne i det metal, hvor kernen består af ilt. En sådan oxidfilm har en meget anstændig resistivitet. Oxidfilmen er kun fraværende i ædelmetaller - guld, platin osv. (For det er de også ”ædel”, som ikke reagerer med nogen). I sølv er den specifikke modstand for oxidfilmen den samme som i selve metallet, så sølv bruges aktivt i kontakterne fra forskellige elektriske apparater.

Når ledningen opvarmes af den strøm, der passerer gennem den, øges overgangskontaktmodstanden endnu mere, fordi den genererede varme fjernes ikke fuldstændigt til miljøet, men opvarmer også selve ledningen, inklusive drejning.

Som et resultat kan alt dette føre til en lavine-lignende proces, når stedet for vridning bliver mere og mere opvarmet. Her er en af ​​årsagerne til brand på grund af de såkaldte "fejl i ledningsføringen."

Jeg mødte en sag, da en aluminiumsknus i naboens landsted kun var en dag. Årsagen hertil er ikke kun tilstedeværelsen af ​​drejning i lav kvalitet, men også materialet i ledningens kerne af tråden. Hvorfor kobbertråd altid er bedre end aluminium webstedet er allerede skrevet.

Det mest interessante er, at ingen afbrydere og sikringer i det elektriske panel vil hjælpe i dette tilfælde, fordi de reagerer på en stigning i strømmen i kredsløbet. I vores tilfælde ændres strømmen ikke, det varmer bare mere og mere op kontaktpunktet for de to ledninger.

Baseret på dette kan vi konkludere med det En god drejning af ledningerne er først og fremmest nødvendigt, så overgangskontaktmodstanden altid forbliver stabil og ikke ændrer sig over tid.

Så hvad har du brug for for at gøre en god drejning af ledninger?

Først skal du fjerne isoleringen uden at beskadige ledningskernen. Den udsatte del af venen rengøres for snavs med en ren klud dyppet i acetone eller white spirit. Derefter renser vi venerne med en metalbørste eller sandpapir til en metallisk glans.

Dernæst drejer vi de stribede årer med to tang. For at gøre dette, bøj ​​ledningerne i en vinkel på 90^cirka i en afstand lig med 7-10 diametre af kernen fra isolationsskiven, og vi starter dem for hinanden. Vi vinder med tang 5-7 omdrejninger fra en kerne til en anden.

Vi vinder 5-7 omdrejninger af en anden kerne og forsegler forbindelsen med en tang, dvs. vi spænder med to tænger venes sving i modsatte retninger. Bøj derefter stramme ender af ledningerne.

For at fremstille en gren er det nødvendigt at vikle 10-15 omdrejninger af en grenkerne omkring hovedkernen. Forsegl grenen med to tænder, stram kernens sving ved at bevæge dem i modsatte retninger. Bøj derefter enden af ​​grenkernen tæt. Efter alle disse operationer vil drejen være mekanisk stærk og pålidelig.

Der er mange andre måder at forbinde snoede ledninger på. Alle disse metoder får endda karakteristiske navne.

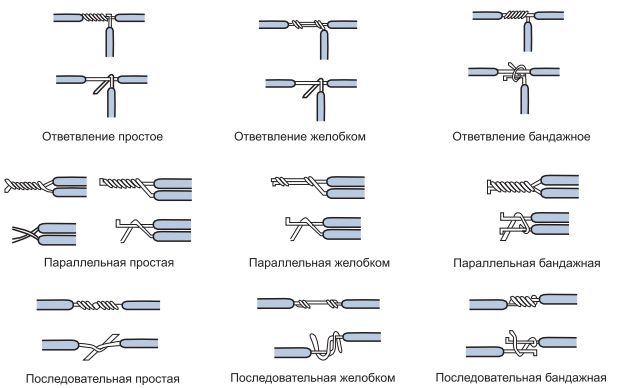

Her er for eksempel nogle måder, der vises i en berømt bog for unge elektrikere:

Den mulighed, som jeg beskrev i denne artikel, ved hjælp af to tang, er testet ved praksis og har aldrig mislykkedes.

Efter at have skabt et twist af høj kvalitet, kan ledningerne loddes (lidt brugt på grund af kompleksiteten), svejses (i en af ​​artiklerne på stedet blev det på en eller anden måde bevist, at svejsning er den bedste måde at forbinde ledninger på).

En god twist er for eksempel nødvendig for en mere moderne og mindre tidskrævende måde at tilslutte ledninger - når du bruger krympe rør, som er et godt alternativ til elektrisk bånd.

I udseende ligner det en almindelig cambric, der bæres på et snoet med en margen i begge retninger. Derefter bliver varmekrymperøret opvarmet (til dette kan du bruge en almindelig lighter, men det er bedre at bruge en elektrisk hårtørrer), vikles tæt rundt om kablet og isolerer det pålideligt.

Gør vridningen korrekt!

Hvis du har dine foretrukne muligheder for tilslutning af ledninger - del og fortæl om det i kommentarerne til artiklen!

Comments

[#1 Paul]

For at fjerne isolering fra tynde ledninger op til 1,5 mm2 og bide dem, bruger jeg det vanskelige M-1U1 værktøj. Han fik mig fra en pensioneret elektriker. Det består af to arbejdshåndtag i dæksler og ben med skærende kanter. Derudover er der en skive med opdelinger til installation under størrelsen på tværsnittet af den ønskede ledning. Med det kan du fjerne isoleringen fra den ene ende af ledningen i et par sekunder. Til store tværsnit bruger jeg en almindelig byggekniv. Når du skærer ledningen og fjerner isoleringen fra ledningen, skal du holde kniven i en vinkel på wiren, så den ikke skæres.
For at rengøre venerne har jeg altid et glasskind og en børste lavet af et kortspændebånd med mig. Meget flot ting! Når der oprettes en drejning, er det vigtigt ikke at dreje lederne af ledningen, som er isoleret. Og jeg er enig i det, der er skrevet. Artiklen er god!

[#2 Sergey Nikolaenko]

Drejning gøres bedst på steder, hvor inspektøren ikke klatrer, ellers vil der være mange problemer, de tvinger alle til at gøre det igen. For dem er svejsning bedre, og terminalblokke er forskellige. På et tidspunkt fik jeg endda problemer med SIZ. Og så kan en god isoleret vri stå i 50 år, ikke som disse moderne "mirakelterminaler". Selvom alt er i henhold til PUE, er det bestemt umuligt at dreje, selvom dette er forgæves.

[#3 alex]

Drejning er ikke gavnlig for producenter af forskellige terminalblokke. Hvorfor er en god twist værre, for eksempel en PPE-cap? Naturligvis skal vridning også ske korrekt. En god elektriker vil aldrig lave et venstre twist i lav kvalitet, og en normal twist vil altid være bedre end forskellige pseudo-duper-stik af kinesisk oprindelse.

[#4 Semen Deruzhinsky]

Drejning skal være godt isoleret.Bedst af alt, når du har lavet et twist, skal du dække det med en opløsning af kolofonium eller loddet fedt og lodde det med et loddejern eller på en anden måde. Derefter skal du påføre isolering fra isoleringsbåndet på den loddede drejning, så lagene af tape overlapper hinanden og fange en del af fabrikkenes isolering af kernerne og derefter dække den med fugtbestandig lak. Kun i dette tilfælde vil drejen vare i årtier, og hvis du ikke isolerer det normalt, kan det uanset vridningsteknologien brænde ud efter et par måneder. Det vigtigste ved drejning af ledninger er isolering!

[#5]

Hvordan man laver en drejning af en fleksibel ledning (type NYM) og monolitisk VVG ???

[#6 Vitali]

Romashka,
den parallelle drejning er enkel (se figuren, et eksempel til højre), NYM vikles tæt rundt om et lige afsnit af VVG. For at forhindre, at kontakten løsnes, er det bedst at isolere med et varmekrympbart rør.

[#7]

I princippet er kontaktområdet på drejningen større end på terminalen på terminalblokken IMHO.

[#8]

Jeg skifter distributionskasse sådan. Jeg foretager en parallel, enkel drejning på 2-3 cm, trækker derefter drejningen gennem en klemmeblokk med to bolte (sælges som en klemmeblok for tolv klemmer per blok), og klemmes fast med to bolte. Det viser sig at en ret lang drejning plus bolte ikke tillader forbindelsen at løsne, brandmænd går også glip af. For at dreje op til fire kerner på 2,5 mm2 hver, er en terminalstrimmel på 10-16 mm2 nok.

[#9 Dmitry]

Du kan se meget få mennesker, der arbejder ved installationen ... I henhold til din teknologi kan en kasse være ulodet i en time, især hvis den indeholder 6-7 ledninger! For mig er der selvfølgelig intet bedre end at vri (især kogt) !!! Jeg taler som installatør ..

[#10]

At bedømme efter kommentarerne (undtagen den sidste), ingen arbejdede ved installationen og har endda ingen idé om det. Hvis jeg lodder hver twist, lakker, isolerer og lakker igen, bliver jeg smidt ud af installationen uden ret til at gendanne. I koblingsboksen skæres kabler (hovedsageligt VVG), isoleringen fra kernerne fjernes ved sideskærere, hvorefter kernerne er snoede (ENKELT TURNED) og PPE vikles på drejninger. OG ALT !!! Og ingen grund til at svæve hjerner.

Jeg glemte at tilføje (ellers vil specialisterne fortære byen) - venerne er snoede med tang og jo tættere jo bedre.

[#11]

Jeg laver mad til transformeren, spørger jeg, hvad er ulemperne ved en sådan forbindelse? Hvordan påvirker en bue egenskaberne ved kobber? Bue-længden er mindst 3 cm, max 5 cm. I slutningen af ​​arbejdet.
Producenter af ledninger bruger ikke rent kobber, men dets legeringer med noget, der ikke kun påvirker omkostningerne, men også hårdheden af ​​sidstnævnte. Derfor mister den klassiske forbindelse i kontaktområdet siden organisationens direktør betaler det samme for kassen uden at skelne mellem graden af ​​stramning af knopper. De fleste installatører, der forfølger penge, er ikke opmærksomme på denne nuance. Når flangen opvarmes af en bue med efterfølgende afkøling, formindskes også kontakttætheden plus sod, spørgsmålet er, om tilstedeværelsen af ​​flipflangen når svejsning bruges? Hvis dens ledningsevne ikke ændres, når lysbuen påvirker kobberet, skal dockeren bruges som et kølelegeme ved kontaktpunktet?

[#12]

"Det mest interessante er, at ingen strømafbrydere og sikringer i tavlen vil hjælpe i dette tilfælde, fordi de reagerer på en stigning i strømmen i kredsløbet. I vores tilfælde ændrer strømmen ikke, det varmer bare op stedet mere og mere kontakt med to ledninger. "- en interessant konklusion. En afbryder er et kombineret udstyr til termisk relæ og strømbeskyttelse. Det vil sige, det fungerer både på overophedning af linjen / forbrugeren, for eksempel ved at fange en kile af en elektrisk motor, og K.Z. Alt afhænger af rigtigheden af ​​den valgte nominelle værdi, ikke mere.

[#13 andy78]

Igor, den termiske frigørelse af afbryderen bestemmer overophedningen af ​​linjen / forbrugeren indirekte ved at øge strømmen, der passerer gennem frigørelsen. Artiklen beskriver et eksempel, hvor strømmen ikke ændrer sig, og temperaturen ved kontaktpunktet med ledningerne stiger. I dette tilfælde fungerer afbryderen ikke, da strømmen ikke vil stige.

Forresten, når man beskytter de samme motorer, er der flere muligheder, når motoren vil overophedes, men strømmen i motorviklingerne stiger ikke. I dette tilfælde er det termiske relæ ubrugeligt, fordi det er et indirekte relæ. Det bestemmer overbelastning ved at øge strømmen. En mere pålidelig form for beskyttelse mod overophedning er den indbyggede temperaturbeskyttelse med termistorer i motorviklingerne.

[#14 Vitali]

Noget her, har ingen sagt endnu, som en simpel tilføjelse. Du kan blot klemme fast under boltene, hvis der er store belastninger. Det er også den sædvanlige gode twist + almindelige bolte, stram hele vejen!

[#15 MaksimovM]

En boltforbindelse øger kontakternes pålidelighed, men i nogle tilfælde er denne metode ikke særlig praktisk at bruge. For eksempel i en koblingsboks eller stikkontakt, hvor du har brug for at forgrene ledningen, er ledig plads begrænset. I sådanne tilfælde, og faktisk, hvis det er nødvendigt at tilslutte lederne, er det mere praktisk at klemme drejningen med ærmerne - det er også ret praktisk og vigtigst pålideligt.

[#16]

Lodde ledningerne med en svejsemaskine, det er hurtigt og pålideligt.

[#17 Vasya]

Jeg så en sådan svejsemaskine kun på værkstedet på en teknisk skole (da jeg studerede der). I praksis har jeg aldrig mødt hende.

Dette er i øvrigt :)

[#18 Alexander Yermanin]

At dreje er generelt forbudt, og der er ikke noget at sige om det! I det mindste nogle gode, det var de ikke, der vil være oxidfilm og opvarmning, og generelt er det en kollektiv gård!
