Typer og arrangement af omdrejninger af samlermotorens hastighed

Samlermotorer kan ofte findes i husholdningselektronik og i elværktøjer: en vaskemaskine, slibemaskine, bor, støvsuger osv. Hvilket overhovedet ikke er overraskende, fordi kollektormotorerne giver dig mulighed for både høje omdrejninger og højt drejningsmoment (inklusive højt startmoment ) - hvilket er det, der er nødvendigt for de fleste elværktøjer.

I dette tilfælde kan kollektormotorerne drives af både jævnstrøm (især udjævnet) og vekselstrøm fra et husholdningsnetværk. Til regulering af rotorhastigheden for rotoren på kollektormotoren bruges hastighedsregulatorer, og de vil blive diskuteret i denne artikel.

Til at begynde med skal du huske enheden og princippet om opsamlingsmotoren. Samlermotoren inkluderer nødvendigvis følgende dele: rotor, stator og børstekommutator-omskifterenhed. Når der tilføres strøm til statoren og rotoren, begynder deres magnetfelter at samvirke, og rotoren roterer til sidst.

Der tilføres strøm til rotoren gennem grafitbørster, der passer tæt til kollektoren (til kollektorlamellerne). For at ændre rotorens rotationsretning er det nødvendigt at ændre indfasningen af ​​spændingen på statoren eller på rotoren.

Rotor- og statorviklingerne kan drives fra forskellige kilder eller kan forbindes parallelt eller i serie med hinanden. Så markeret er kollektormotorerne for parallel- og seriecitulation. Navnlig kan sekventielle motorer til opkøling af excitation findes i de fleste elektriske apparater til husholdningerne, da en sådan inkludering gør det muligt at få en motor, der er modstandsdygtig over for overbelastning.

Når vi taler om hastighedsregulatorer, skal vi først og fremmest dvæle ved det enkleste tyristor (triac) kredsløb (se nedenfor). Denne løsning bruges i støvsugere, vaskemaskiner, slibemaskiner og viser stor pålidelighed, når man arbejder i vekslingskredsløb (især fra et husholdningsnetværk).

Dette skema fungerer ganske enkelt: på hver periode af netspændingen kondensator lades gennem en modstand til spændingen ved oplåsning af dinistor, der er forbundet til kontrolelektroden på hovednøglen (triac), hvorefter triac åbner og fører strøm til belastningen (til opsamlingsmotoren).

Ved at justere opladningstiden for kondensatoren i kontrolkredsløbet for triacens åbning, skal du regulere den gennemsnitlige effekt, der leveres til motoren, regulere hastigheden. Dette er den enkleste regulator uden aktuelle feedback.

Triac-kredsløb svarer til det sædvanlige lysdæmper til justering af glødelampers lysstyrke, der er ingen feedback i det. For at den aktuelle feedback kan vises, for eksempel for at opretholde acceptabel strøm og forhindre overbelastning, er der behov for yderligere elektronik. Men hvis du overvejer muligheder fra enkle og ikke-enkle ordninger, følger et triac-kredsløb et triac-kredsløb.

Reostatkredsløbet giver dig mulighed for effektivt at kontrollere hastigheden, men fører til spredning af en stor mængde varme. Det kræver en radiator og effektiv varmeafledning, hvilket betyder energitab og lav effektivitet i sidste ende.

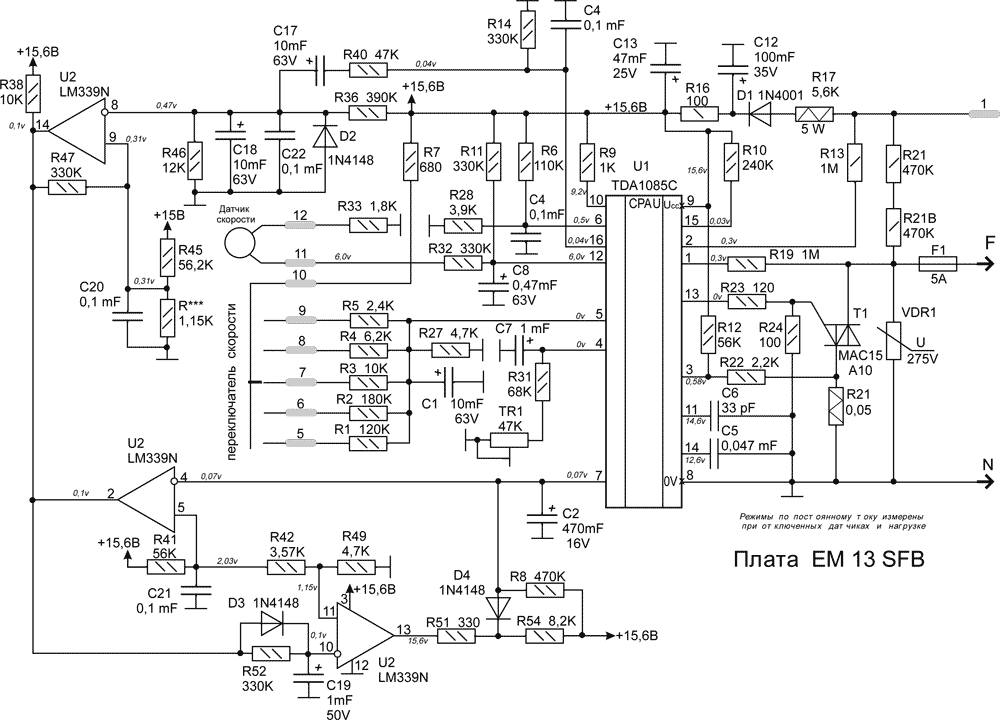

Reguleringskredsløb er mere effektive på specielle tyristor-styringskredsløb eller i det mindste på en integreret timer. Omskiftning af belastningen (kollektormotor) på vekselstrøm udføres af en krafttransistor (eller thyristor), der åbner og lukker en eller flere gange i hver periode af netværkets sinusform. Dette regulerer den gennemsnitlige effekt, der leveres til motoren.

Styringskredsløbet drives af 12 volt direkte spænding fra sin egen kilde eller fra et 220 volt netværk gennem et slukkekredsløb.Sådanne ordninger er velegnede til styring af kraftfulde motorer.

Reguleringsprincippet med DC-chips er selvfølgelig PWM - Pulsbredde-modulation. For eksempel åbner transistoren med en strengt specificeret frekvens på flere kilohertz, men varigheden af ​​den åbne tilstand er justerbar. Så, drej håndtaget på en variabel modstand, indstil rotationshastigheden for rotoren på kollektormotoren. Denne metode er praktisk til at holde små omdrejninger af kollektormotoren under belastning.

Bedre kontrol - dette er lige nuværende regulering. Når PWM arbejder med en frekvens i størrelsesordenen 15 kHz ved at justere pulsbredden, styres spændingen til omtrent den samme strøm. Lad os sige, at ved at regulere en konstant spænding i området fra 10 til 30 volt, får de forskellige omdrejninger ved en strøm på cirka 80 ampere og opnår den krævede gennemsnitlige effekt.

Hvis du vil lave en simpel regulator til en kollektormotor med dine egne hænder uden særlige anmodninger om feedback, kan du vælge et kredsløb på en tyristor. Alt hvad du behøver er en loddejern, kondensator, dinistor, thyristor, et par modstande og ledninger.

Hvis du har brug for en bedre regulator med evnen til at opretholde stabil hastighed under en dynamisk belastning, skal du se nærmere på feedback-regulatorerne, der kan behandle signalet fra tachogeneratoren (hastighedsføler) på kollektormotoren, som det f.eks. Gøres i vaskemaskiner.
