Typer og typer af lysafbrydere

En artikel om elektriske ledninger til en hjemmemester mødtes på Internettet. I det skrev forfatteren, at netværkets nul og fase er forbundet til en konventionel husholdningsbelysningskontakt. Denne forkerte erklæring kan vildlede en uerfaren person og føre til en kortslutning i ledningen.

Enhver lejlighedskontakt er altid monteret i fasetrådbrud i henhold til følgende skema.

Hvordan man korrekt tilslutter lamperne gennem forskellige lysafbrydere er beskrevet detaljeret i denne artikel:Skematiske og ledningsdiagrammer over belysning i en lejlighed og et hus

Til hjemmebelysning bruges kontakter med forskellige designs. Alle af dem vedrører skifteindretninger med to positioner i arbejdsorganet, der bestemmer følgende grænsetilstand:

1. åbent kredsløb;

2. forsyningsspænding til lampen.

Belysningskontrol udføres i de fleste tilfælde manuelt. Husafbrydere er designet til at arbejde i ledninger i hjemmet ved nominelle netværksparametre og er ikke designet til at udløse overskydende strømme og kortslutninger.

Denne beskyttelsesfunktion udføres af de automatiske afbrydere på lejlighedspanelet, der er udstyret med strømudløsninger, afskæringsmekanismer og lysbueudryddelsessystemer.

Enhver model af en lysafbryder oprettes til visse tekniske opgaver:

• arbejdsstrøm;

• netspænding;

• klimatisk ændring;

• grad af støv- og fugtbestandighed (IP-kode);

• installationsmetode;

• fastgørelse af tråd;

• skiftemetode;

• type ledelse og andre formål.

I langt de fleste konstruktioner er ledningerne forbundet til klemmerne med en række skrueklemmer. Denne metode har bestået tidstesten. For at lette installationen er de nu blevet populære fjederbelastede terminalblokkesom tillader hurtigere installation ved at indsætte lederenden i klemmeenheden.

Lette skiftemetoder

Husafbrydere kan styres:

• ved at trykke på en tast;

• skifte switch;

• træk eller frigør ledningen (kæden);

• bevægelse af skyderen

• at tænde for knappen;

• indbygget bevægelsessensor;

• berøringspanel

• intensiteten af ​​den hændende lysstrøm;

• fjernbetjening.

De er oftest monteret på en væg til ledning udendørs eller indendørs.

Med en skjult placeringsmetode er kontakten skjult i en stikkontakt inde i væggen, og ledningerne er forbundet til klemmerne, efter at sagen er løst. Brug en sok til åben ledning. Basen er fastgjort til den med skruer.

Tastaturkonstruktioner

Strukturelt består lysafbryderen, der styres ved at trykke på en knap (vippekontakt), af kontakter, der er fastgjort i huset, og en bevægelig svingmekanisme, presset af en fjeder, der fungerer på:

1. komprimering;

2. strækning.

I det første tilfælde overføres trykket, der udøves på nøglen, til kuglen, der komprimerer fjederen. Han glider langs svingeaksen på vippearmen, ruller over skulderen og bevæger den bevægelige mekanisme med kontakter i den modsatte retning.

I den anden metode er der fastgjort en ramme til afbryderknappen, der trykkes ned af fjederen til basen. Det svinger rundt om sin akse og skaber eller bryder med sin bevægelse en elektrisk kontakt.

I begge tilfælde skifter den bevægelige del under fjederens funktion kontakten fra en tilstand til en anden, afhængigt af hvor du trykker på den nederste eller øverste del af tasten.

Almindelige typer af sådanne afbrydere og interne kredsløb i kontaktsystemet er vist på billedet.

Med korrekt valgte elektriske parametre og overvågning af driftsformen kan afbryderen arbejde uden fejl i mange årtier. Som et eksempel er nedenunder et billede af en gammel halvt århundrede gammel tastaturmodel med en greb, som til trods for støvheden, spindelvev og virkningen af ​​atmosfærisk fugtighed (korrosion af skruer og skiver af fastgørelse af kobbertråde er tydeligt synlig), har forblevet i drift i dag.

Denne switch fungerede i et uopvarmet veranda-anneks til et privat hus uden næsten ingen vedligeholdelse. Naturligvis opfylder kvaliteten af ​​dets design ikke moderne krav. Men isolering fra væggen med et dielektrisk stik, en robust plastkasse og et design til udvendig montering, der opfylder kravene i den gamle GOST, sikrede fuldstændigt dens langsigtede, pålidelige drift.

Inde i sagen fungerer en fjederbelastet bevægelig jumper, der pendler stationære kontakter, der er forbundet til belysningskablerne. I den øverste position opretter jumperarmen et elektrisk kredsløb, og i den nederste position åbnes det.

Kryds- og gennemgangskontakter

De er en slags tastaturdesign af rockertype. Når en nøgle manipuleres, lyser en af ​​de to lamper, der er forbundet til dem.

Men sådanne ordninger til belysning i hjemmet anvendes praktisk talt ikke. De bruges i tekniske enheder. Oftest bruges sådanne modeller for at kontrollere lyset fra flere fjerntliggende placeringer. Det enkleste eksempel på brugen her vises på billedet herunder.

For at forenkle forståelsen af ​​driftsprincippet er koblingsbokse til sammenføjning af kablets ender udelukket i dette skema.

I henhold til dette princip er det muligt at gennemføre inkludering af en lampe fra tre eller flere steder, men du skal tilføje en to-nøgles vippekontakt.

Ledningsafbrydere

En anden type gammel udendørs monteringsafbryder til loftsmontering er vist på følgende billede.

Sådanne modeller blev massivt installeret i panelet med flere etager i 70-80'erne. De fortsætter med ordentlig drift nu. Et træk ved deres enhed er en nylonledning, der hænger ned fra huset, som er bundet til en drejearm, der er fastgjort til en bevægelig terminalblok. Pudens tilbagevenden sikres ved hjælp af fjederens tryk energi efter frigørelse af ledningen.

Blandt sådanne modeller er der design, der ved at trække i ledningen (dreje i håndtaget) styrer to grupper af lamper til lysekronen: Når den første spænding tændes, tændes den ene lampe, når den anden trækkes, den anden, og derefter slukkes de i rækkefølge.

Trykknappenheder

De kan findes ved bunden af ​​en bordlampe, ovenover rejser man en knap med et klip.

Den cylindriske del af kontakten i bunden af ​​panelet føres ud gennem det teknologiske hul. De forberedte ender af de elektriske ledninger indsættes i stikkene og fastgøres med skruer fra husets ender.

På samme måde fungerer gulvmodeller til toner.

Bordlampens knap kan fremstilles i en forstørret dekorativ form, der er praktisk at bruge som vist på fotografiet.

på væg-toner der kan installeres trykknapafbrydere, hvis presning udføres af en fjederbelastet håndtag gennem en fast hængende ledning eller kæde med et håndtag. Et eksempel på et sådant design er fremhævet med en rød ramme på billedet herunder.

De ovenfor beskrevne trykknapkontakter fungerer efter en nøgleprincip, når den første gang de lyser, tændes og tændes lyset, og den anden slukkes.

I praksis er der ofte knapper med en fjeder selvretur, som skaber en strømpuls (arbejde i knaptilstand uden at holde). For at styre lyset ved hjælp af sådanne enheder er det nødvendigt at tilslutte et ekstra relækredsløb.

Skydekontakter

I en lukket sag med faste kontakter bevæger sig en bevægelig mekanisme med en kontaktbro. Komprimeringsfjederen giver forbedret fiksering og komprimering af de skiftede puder for at skabe gode betingelser for passage af elektrisk strøm.

Billedet viser en bordlampe med en glidekontakt og et snitbillede af et design af en af ​​disse mange talrige modeller.

I det er det bevægelige element placeret over den midterste del. En sådan enhed tilvejebringer en klar klemme til oprettelse god elektrisk kontakt med minimal chance for gnister. Dette er en betingelse for at sikre lang og pålidelig drift.

Berøringsafbrydere

Sådanne design behøver ikke mekanisk handling: de har et specielt panel på ydersiden, der styres af et enkelt fingertryk. Lignende modeller kan konfigureres til at arbejde i nøgle- eller knaptilstand.

Ved hjælp af deres enhed består berøringsafbrydere af:

• et følerelement, der reagerer på berøring og sender en behandlingskommando;

• et elektronisk kredsløb med halvlederelementer, der opfatter et kommandosignal og konverterer det til opfattelse af et udøvende organ;

• skifte del, leverer strømafbrydelse.

Takket være den elektroniske udfyldning kan de fjernbetjenes og udstyres med ekstra sensorfunktioner:

• bevægelse;

• temperatur;

• belysning.

Bevægelsessensorafbrydere

Deres design inkluderer elektroniske komponenter, der udfører kontinuerlig analyse:

• belysningsniveauet for det kontrollerede rum;

• tilstedeværelsen (eller fraværet) af menneskelig bevægelse i sensorens følsomhedszone.

Under forudsætning af, at de nødvendige betingelser er inkluderet for lys, udløses sensoren.

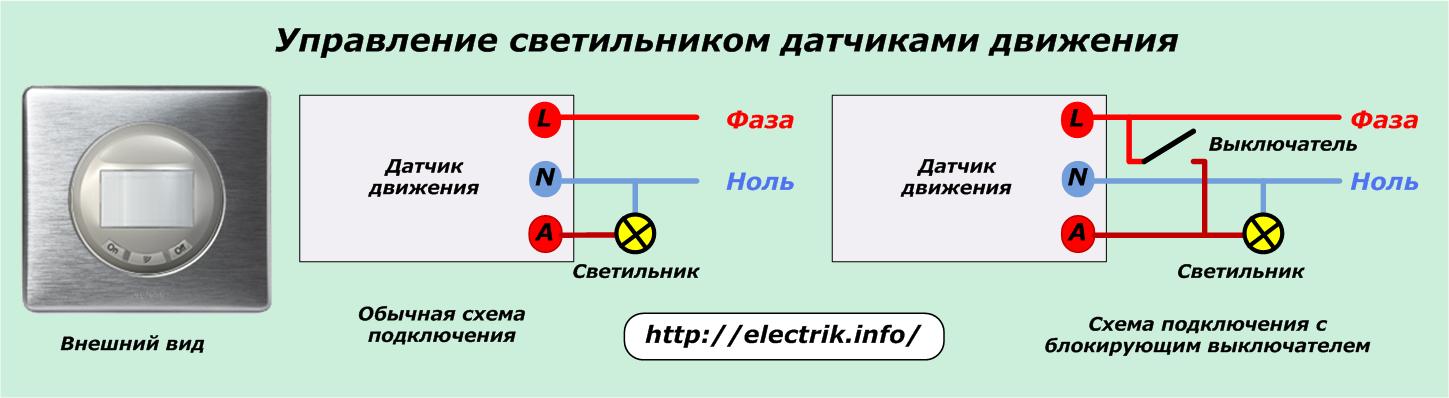

Et typisk skema til tilslutning af en armatur til en sådan enhed er baseret på at forbinde forsyningsfasen til en separat terminal "L", nul til "N", og den udgående fase "A" og den neutrale leder til armaturet (klik på billedet for at forstørre).

Hvis der i praksis er et behov for et bestemt tidspunkt for at blokere driften af ​​bevægelsessensoren og bruge en konventionel afbryder til belysning, skal du bruge det rigtige skema. Det er ikke i strid med den normale driftsalgoritme, når afbryderen er slukket. Flere detaljer om funktionerne ved at forbinde racazaons bevægelsessensorer her: Diagrammer til tilslutning af bevægelsessensor

Twilight-afbrydere

Dette design er baseret på princippet om et fotorelay, der reagerer på ændringer i belysning med en speciel sensor. Med et fald i lysstrømmen tænder en sådan switch uafhængigt af lampen, som vil brænde, indtil den eksterne belysning stiger.

For den økonomiske drift af armaturet suppleres skumringskontakterne med bevægelses- eller tilstedeværelsessensorer.

Fjernbetjeningskontakter

De giver dig mulighed for at kontrollere lampen fra en afstand gennem en lille fjernbetjening, som er en sender, der udsender kommandoer over luften. Selve afbryderen er en modtager, der med sine egne skiftekontakter skærer i lampens strømforsyningskabler.

Det kan installeres direkte i nærheden af ​​lysekronens holder, enten i stedet for den gamle nøglekontakt eller endda inde i lejlighedspanelet.

For at styre energibesparende lysstofrør eller LED-lamper skal afbryderen levere fase og nul til strømforsyningen.

Afhængigt af den transmitterede kommando fra fjernbetjeningen, tændes eller slukkes lyset. Sendernes rækkevidde afhænger af bygningens struktur og materialer, og den gennemsnitlige strålingseffekt er tilstrækkelig til at dække en afstand på ca. 20 ÷ 25 meter.

Det er tilstrækkeligt at bruge almindelige batterier til at drive fjernbetjeningen. I betragtning af den økonomiske driftsform vil deres levetid være ret lang.

Brug af mikroprocessorregulatorer i kontrolkredsløbet giver dig mulighed for at udvide armaturernes funktionalitet, glat starte dem, justere lysintensiteten, bruge en timer og andre mekanismer.
