Enkel konverter 12V til 220V 50Hz

Artiklen beskriver et konverteringskredsløb lavet på en moderne elementbase, der indeholder et minimum antal dele og giver mulighed for at opnå betydelig effekt i belastningen.

I mange år nu, på siderne med radioteknik-publikationer, er der blevet offentliggjort ordninger, der tillader det bilbatteri få en vekslende spænding på 220V til at drive forskellige udstyr under "felt" -forholdene. Selvfølgelig kan du altid købe en spændingskonverter 12 220, men det er meget mere interessant at lave en spændingskonverter med egne hænder.

Kredsløbet for sådanne konvertere er ganske enkelt: masteroscillatoren styrer driften af ​​kraftige udgangstransistorer, der "svinger" outputtransformatoren. Generatoren blev som regel kørt på mikrokredsløb i en lille grad af integration K155, K561 og lignende og indeholdt fra to til fire tilfælde.

For at koordinere kraftige output-transistorer med disse mikrokredsløb var det nødvendigt at indføre yderligere trin på transistorer med lille og mellemstor strøm. Udgangstransistorer, som oftest blev brugt KT819GM, måtte have på en ret stor radiator.

Den moderne elementbase giver os mulighed for markant at forenkle sådanne ordninger. Den foreslåede ordning i sammenligning med det netop beskrevne indeholder et minimum antal dele.

En specialiseret chip KR1211EU1 bruges som en masteroscillator. For øvrig har den indenlandske mikrokredsløb ikke udenlandske analoger.

Som outputtaster bruges kraftige IRL2505 felteffekttransistorer, som ofte bruges i forskellige bilindretninger.

KR1211EU1 har to output - direkte og invers. Dette er konklusioner henholdsvis 4 og 6. Signalniveauet ved disse udgange er tilstrækkelig til direkte kontrol udgangstransistorer: Transistorer åbne med impulser på højt niveau. Desuden danner mikrokredsløbet i sig selv en pause (lavt niveau), som i en bestemt periode, nogle gange kaldet "død tid", holder begge transistorer lukkede. Dette gøres for at udelukke forekomsten af ​​gennemstrøm, når begge taster åbnes på en gang.

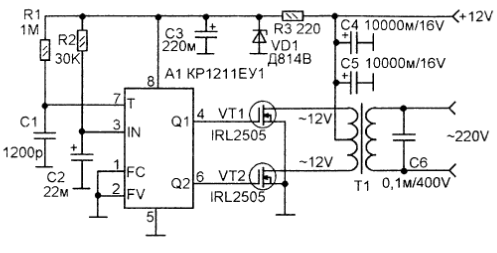

Elektrisk skematisk diagram af en 12V til 220V 50Hz konverter

Generatorens krævede frekvens indstilles af kæden R1 - C1, kredsløbet R2 - C2 bruges som start.

Pin 1 i mikrokredsløbet giver dig mulighed for at deaktivere pulsgenerering, som der skal anvendes et højt niveau på. Denne egenskab kan bruges til fjernbetjening eller til beskyttelse. I dette kredsløb bruges disse funktioner ikke, så pin 1 er simpelthen forbundet til en fælles ledning.

Output push-pull-kaskade er lavet på transformeren T1 og nøgletransistorer VT1, VT2, som bruges som IRL2505. Disse transistorers modstand mod åben kanal er 0,008 ohm. Dette svarer til mekanisk kontaktmodstandderfor er strømmen, som transistor distribuerer i åben tilstand, lille, selv ved høje strømme, hvilket tillader i nogle tilfælde at opgive brugen af ​​radiatorer.

Jævnstrøm IRL2505 op til 104A, puls 360A. Sådanne parametre gør det muligt at anvende en outputtransformator med en effekt på op til 1000W, hvor det er muligt at fjerne op til 400W ved en spænding på 220V.

Fordelen ved denne konvertering er, at du kan bruge en hvilken som helst færdiglavet transformer, der har to outputviklinger til 12V. Transformatorens effekt afhænger af belastningen og skal være 2,5 gange højere: Antag, at lastkraften er 30W. Derefter skal transformerens effekt være mindst 30 * 2,5 = 75W.

Med en udgangseffekt på højst 200 W kan transistorer ikke installeres på radiatorer.

Om detaljerne. Mikrokredsløb A1 modtager strøm fra den parametriske stabilisator R3, VD1, C3.Som en zenerdiode VD1 er enhver med en stabiliseringsspænding på 8 ... 10V egnet.

Elektrolytiske kondensatorer import. Hvis der ikke er nogen kondensatorer på 10000 mkf, (C4, C5), kan de udskiftes med 4700 mkf kondensatorer, så de tændes parallelt.

Kondensator C6 tjener til at undertrykke output af høyfrekvente impulser. Det kan være af typen K-73-17 eller en lignende import.

Under installationen skal man ikke glemme, at den strøm, der forbruges fra batteriet gennem 12V-kredsløbet allerede kan nå 40A, allerede ved en effekt på 400 W, så ledningerne til tilslutning til batteriet skal have tilstrækkeligt tværsnit og den kortest mulige længde.

Boris Aladyshkin

Praktisk elektroteknik og elektronik

Comments

[#1]

Og med denne enhed, hvor længe vil batteriet vare for mig, for eksempel til kun at bruge en bærbar computer med 45 ampere acb, og kan jeg tilslutte det til cigarettænderen eller direkte til batteriet?

[#2 1]

10 timer er nok, hvis batteriet ikke er "dødt". Det er muligt og en cigarettænder, jeg tror, ​​der vil være 3-4 ampere på en bærbar computer

[#3]

Er det muligt at bruge IRFZ44V-transistorer i dette kredsløb og virkelig ønsker at placere dem parallelt, 2 stykker pr. Kanal uden større ændringer? Så du et sådant kredsløb med parallelle transistorer i en uafbrudt strømforsyning, eller er dine transistorer mere magtfulde end jeg har foreslået?

[#4]

Det er muligt i dette kredsløb at anvende 2 identiske transfrara-forbindelser for eksempel 12-volt-viklinger af efterbrænderen og sekundær sekundær 220 parallelt. Vil kredsløbet fungere?

[#5 Mitja]

Og hvilken type transformer? kan du beskrive? pliz!

[#6]

Citat: Mitya

Og hvilken type transformer? kan du beskrive? pliz!

tag fra det gamle rør-tv (de har en effekt på 150-200 watt) - de er U-formede - det er praktisk at adskille og spole tilbage, spole de sekundære viklinger tilbage - de er på toppen - du behøver ikke at vinde meget.

[#7 Boris Aladyshkin]

En lignende konverter var påkrævet for at drive graveringsmaskinen i sten, derfor kræves der ikke særlig strøm. Hovedkravet var outputfrekvensen tæt på 50Hz ved en spænding på 220V. Transformatoren blev brugt med en købekraft på ca. 40 - 50W, batteriet fra den uafbrydelige strømforsyning 7A / H. Men hvis der kræves meget mere strøm, er det, som Roman skriver, meget muligt at bruge en transformer fra rør-tv. Generelt er det muligt at bruge en transformer med en effekt på op til 1000 W, kun transistorer skal installeres på radiatorer med et areal på mindst 400 - 500 kvadratcentimeter.

Michael, IRFZ44V-transistoren har følgende data: dræningskilde-spænding 60V (55), dræningsstrøm 55A (104), åben kanalmodstand 0,016Ω (0,008). I parenteser er parametrene for IRL2505. Det viser sig, at det er dobbelt så magtfuldt. Derfor bliver du nødt til at tænde dem (IRFZ44V) parvis: afløbene og kilderne tænder ganske enkelt parallelt, og portene gennem modstande med en modstand på 30 ... 56 Ohms.

Det er muligt i dette kredsløb at anvende 2 identiske transfrara-forbindelser for eksempel 12-volt-viklinger af efterbrænderen og sekundær sekundær 220 parallelt. Vil kredsløbet fungere?

Sandsynligvis ikke, fordi med en parallel forbindelse af udgangsviklingerne overføres udgangsspændingen fra en vikling til en anden og går ikke til belastningen. Og er det virkelig så svært at finde en passende transformer?

[#8]

Og hvis der på kr1211eu1 at samle en generator til 20 kHz transskift til feritvikling på en ferrit i 4 omdrejninger, hvorfor irl 2505 brænder ud? Eller har du brug for en chip kr1211eu1a?

[#9 Boris Aladyshkin]

Sergey, nok detaljer om brug af en transformer på ferrit findes i artiklen "Interessante ideer og udviklinger" - kulibin.ucoz.com/publ/skhemy/ehlektronika_v_bytu/preobrazovatel_12_220v_na_kr121
1eu1 / 3-1-0-19

Artiklen antyder brugen af ​​off-the-shelf-transformere fra AT- og ATX-computerforsyninger. Der er ingen forskel. Denne mulighed er sandsynligvis den enkleste og mest korrekte: du har ikke brug for nogen beregninger, søg efter ferritkerner, smerteligt snoede ledninger manuelt. Transformatorer tænder omvendt: sekundærviklingen ved 12 V bliver primær, udgangsspændingen fjernes fra den tidligere primære vikling. I inaktiv tilstand ved udgangen giver en sådan kilde ca. 400V under belastning (to energibesparende lamper på 20 W hver) 223V. Der i artiklen er der fotografier, anbefalinger til beregning af hyppigheden og brugen af ​​transistorer, herunder IRL2505.

[#10]

Er det muligt at fremstille en 10 kW 12-220 V konverter? Det er tydeligt, at indgangsstrømmen vil være enorm, men hvilket kredsløb skal være for at få 10 kW ved udgangen for belastningen?

[#11]

Dmitry,
kredsløbet behøver ikke at blive ændret ... for mere strøm kræves mere kraftfulde transistorer ... men det er ikke alt ... så de lukker normalt uden at kollapse kanterne, da ingen annullerede lukkekapaciteten - du skal bare bruge driveren til at kontrollere disse samme gate)))

[#12]

Hvem har en sådan chip - KR1211EU1. SEND VED POST, PLIZ.

[#13]

Giver en sådan konverter en korrekt sinusbølge? Jeg ønskede at bruge det som en backup-strømkilde til en cirkulationspumpe (effekt 100-200 W). Men den asynkrone pumpemotor brænder ud om en halv time, hvis den er drevet i stedet for den korrekte sinusbølge ved "trin tilnærmelse", f.eks. Den, der er givet af computer UPS.

[#14]

Beklager, måske for et fjollet spørgsmål, har du brug for to viklinger på 12 volt eller 6 volt?

[#15]

Vitaly, en transformer er velegnet, som har 2 viklinger på 12 volt, med et tryk i midten. Det vil sige, spændingen ved kanterne af viklingerne vil være 24 V, og mellem midtterminalen og en hvilken som helst af viklingerne 12 V. Så viklingerne skal vikles 2x12 in.

[#16]

Men hvad nu hvis vi tager fire sådanne IRL2505-transistorer og forbinder deres kabler parallelt, så belastningen er jævnt fordelt. Så du kan øge udgangseffekten.

Og hvad er outputbølgeformen? (Sinusformet eller ej).
